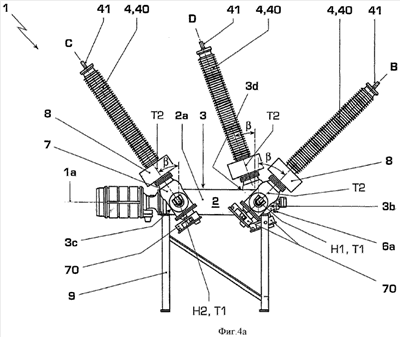

Изобретение относится к электрическому коммутационному аппарату (1), в частности к выключателю (1) высокого напряжения, с токоподводом (3b, 3с, 3d). Согласно изобретению между токоподводом (3b, 3с, 3d) и проходным изолятором (4, 40; В, С, D) или кабельным отводом (4, 42; С) установлен герметичный угловой разъединитель (7), с помощью которого токоподвод (3b, 3с, 3d) в рабочем положении коммутационного аппарата (1) в плоскости (Т 12) разъединителя преимущественным образом отклонен к вертикали. Примеры осуществления касаются, среди прочего: горизонтального токоподвода (3b, 3с, 3d) и 900-разъединителя (7); дополнительного угла () опрокидывания углового разъединителя (7) вокруг оси (Т1) входа разъединителя; нескольких установленных с боковой стороны горизонтальных токоподводов (3b, 3с, 3d) с предназначенными угловыми разъединителями (7), которые опрокинуты друг от друга. Преимуществами являются в том числе: большая гибкость при присоединении отсоединяемых или заземляемых проходных изоляторов наружной установки (4, 40; А, В, С, D) или кабельных отводов (4, 42; С) и очень компактная конструкция распределительного устройства. 2 н. и 29 з.п. ф-лы, 13 ил.
