| УСТРОЙСТВО ДУГОВОЙ ЗАЩИТЫ ДЛЯ ОТКЛЮЧЕНИЯ ЯЧЕЙКИ КОМПЛЕКТНОГО РАСПРЕДЕЛИТЕЛЬНОГО УСТРОЙСТВА |  |
Номер публикации патента: 2168826 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H02H007/22 H02H007/26 H02B013/025 | | Аналоги изобретения: | RU 2096887 C1, 04.08.1997. RU 2133537 С1, 20.07.1999. RU 2020687 С1, 30.09.1994. SU 1735951 А1, 23.05.1992. RU 2120167 С1, 10.10.1998. WO 80/01442 А1, 10.07.1980. DE 3311833 А1, 04.10.1984. Современные средства релейной защиты и противоаварийной автоматики. Каталог спецэкспозиции. - М.: Союзтехноэнерго, 1989, с.15. НИКИТАЕВ О.В., СЕЛИВАНИН А.У. Применение дуговых защит в комплектных распределительных устройствах сельскохозяйственных подстанций. Эксплуатация устройств сельскохозяйственного электроснабжения, Сборник научных трудов. - М., 1989, с. 44. |
| Имя заявителя: | Научно-исследовательский институт импульсной техники | | Изобретатели: | Казачков Ю.П. | | Патентообладатели: | Научно-исследовательский институт импульсной техники |
Реферат | |

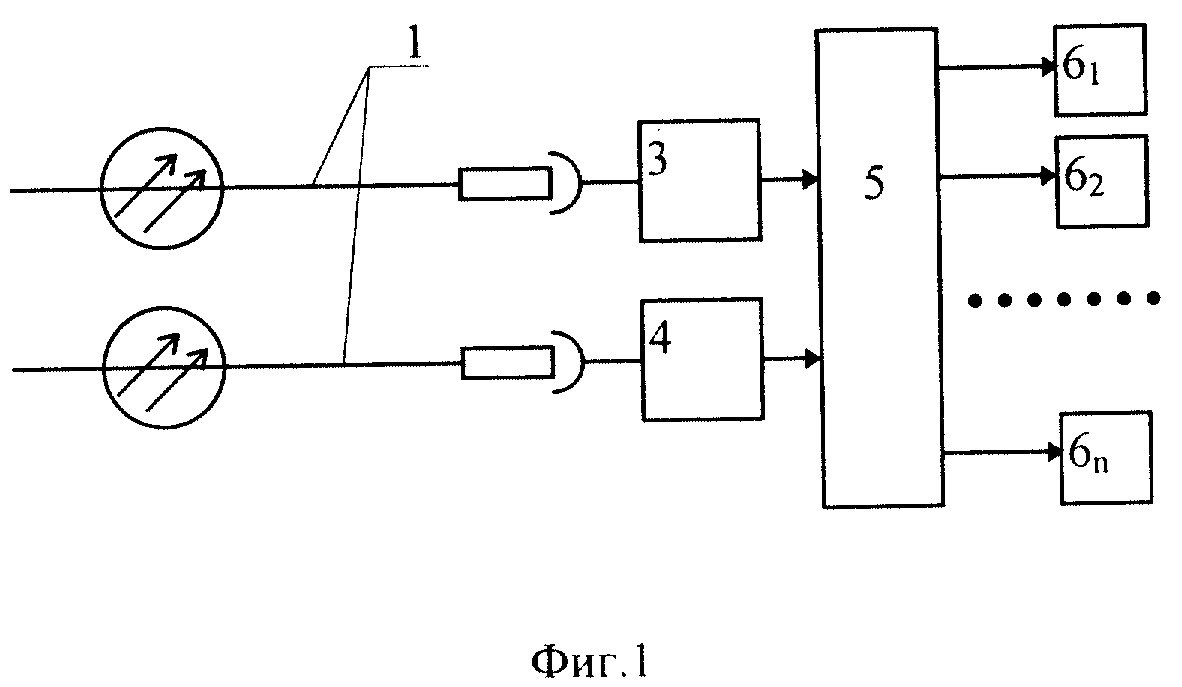

Использование: для подачи сигнала на аварийное отключение ячейки комплектного распределительного устройства (КРУ) при возникновении в ней открытой электрической дуги короткого замыкания. Техническим результатом является увеличение длины контролируемого участка внутри КРУ. Устройство содержит два световода с разными коэффициентами затухания, объединенными в один кабель, два фотоэлектронных преобразователя, электронный блок обработки сигналов и n исполнительных органов, где n - число контролируемых ячеек. Каждый световод одним концом оптически подключен к входу своего фотоэлектронного преобразователя, выходы фотоэлектронных преобразователей подключены к соответствующим входам электронного блока обработки сигналов. Каждый из его n выходов подключен к соответствующему исполнительному органу, коэффициенты затухания световодов отличаются на величину Δα ≈ 2/L, где L - длина световодов. Электронный блок обработки сигналов выполнен с возможностью реализации математической функции: x = 1/Δα In I1/I2, где x - расстояние от ячейки КРУ, в которой возникла дуга, до фотоэлектронных преобразователей вдоль кабеля световодов; I1, I2 - фототоки с выходов фотоэлектронных преобразователей. 2 ил.
|
