RU 89799 U1, 10.12.2009. SU 1288949 A1, 07.02.1987. RU 2019927 C1, 15.09.1994. DE 2613366 A1, 13.10.1977. GB 2295669 A, 05.06.1996.
Имя заявителя:
Открытое акционерное общество "Авангард" (RU)
Изобретатели:
Волынкин Игорь Александрович (RU) Петрушин Владимир Николаевич (RU) Голодников Геннадий Васильевич (RU) Шатилин Сергей Владимирович (RU)
Патентообладатели:
Открытое акционерное общество "Авангард" (RU)
Реферат

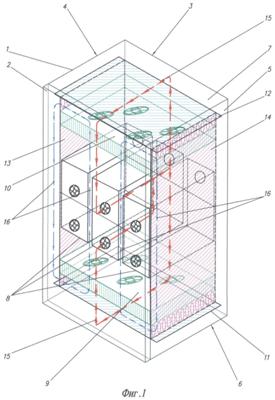

Изобретение может быть использовано для размещения радиоэлектронной аппаратуры специального назначения для применения в жестких условиях эксплуатации. Шкаф (1) радиоэлектронной аппаратуры с установленными в нем субмодулями (8) с собственными автономными системами воздушного охлаждения выполнен герметичным и содержит два отдельных вентиляционных блока (9 и 10). Внутренние перегородки образуют продольные вентиляционные каналы от собственных автономных систем воздушного охлаждения субмодулей (8): по задней обшивке шкафа (2), верхней (7) и нижней (6) его обшивкам и передней двери (2), а от двух отдельных вентиляционных блоков (9 и 10), установленных соответственно выше и ниже субмодулей (8), внутренние перегородки образуют поперечные вентиляционные каналы вертикально между корпусами субмодулей (8) и по боковым обшивкам (4, 5) шкафа. Передняя дверь (2) и обшивки (3, 4, 5, 6 и 7) шкафа радиоэлектронной аппаратуры выполнены гофрированными: передняя дверь (2), задняя (3) и боковые обшивки (4 и 5) выполнены с вертикальными гофрами, а в нижней (6) и в верхней (7) обшивках гофры расположены в направлении от передней двери (2) к задней обшивке (3), причем все гофры к кромкам листов передней двери (2) и обшивок (3, 4, 5, 6 и 7) шкафа радиоэлектронной аппаратуры выполнены переходящими в плоскость листов. Технический результат - повышение эффективности по теплоотводу герметичного необслуживаемого шкафа радиоэлектронной аппаратуры. 1 з.п. ф-лы, 5 ил.
