ЭЛЕКТРИЧЕСКОЕ РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО

Номер публикации патента: 2451375

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2011109959/07
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H02B001/015
Аналоги изобретения: RU 94074 U1, 10.05.2010. RU 57521 U1, 10.10.2006. ЕР 872929 А2, 21.10.1998. DE 1768267 U, 12.06.1958. CH 291634 А, 30.06.1953.

Имя заявителя: Открытое акционерное общество "Завод им. В.А. Дегтярева" (RU)
Изобретатели: Горбачев Александр Евгеньевич (RU)
Громов Владимир Вячеславович (RU)
Мосалёв Сергей Михайлович (RU)
Рыбкин Игорь Семенович (RU)
Хитров Владимир Анатольевич (RU)
Патентообладатели: Открытое акционерное общество "Завод им. В.А. Дегтярева" (RU)

Реферат

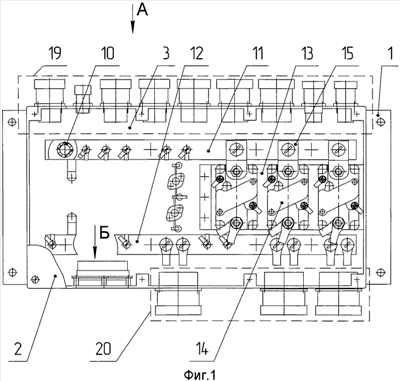

Изобретение относится к электротехнике и может быть использовано в наземных подвижных комплексах вооружений, в частности в мобильных комплексах топопривязки, в качестве электрического распределительного устройства при подключении бортового и выносного оборудования. Технический результат состоит в повышении надежности и упрощении эксплуатации. Электрическое распределительное устройство размещено на специализированном транспортном средстве и содержит корпус 1, выполненный с наличием двух съемных панелей: лицевой 2 и задней 3. На лицевой панели 2 при помощи кронштейна 4 установлен блок автоматов защиты силовых цепей (Q1Q8) 5, прибор контроля напряжения 6, коммутационные аппараты 7, контрольно-индикационный блок в виде комплекта световых индикаторов 8, электрически связанных с первым блоком электроэлементов 9. На задней панели 3 с внутренней стороны на втулках 10 из диэлектрического материала параллельно друг другу установлены две плоские шины «+» 11 и «-» 12, между которыми на кронштейне 13 размещен блок контакторов 14. Плоская шина «+» 11 связана с контакторами 14 шинами 15 J-образной формы. С наружной стороны на задней панели 3 установлен блок питания выносных приборов 16 со вторым блоком электроэлементов 17, размещенный в корпусе с развитой теплообменной поверхностью 18. Монтажные зоны 19 и 20 для присоединения кабелей с соответствующей арматурой расположены на противоположных стенках корпуса 1 устройства. Кроме того, на одной из стенок установлены третий и четвертый блоки электроэлементов 21 и 22. 5 ил.
