DE 3917985 A1, 14.12.1989. RU 2107371 C1, 20.03.1998. EP 1587191 A, 01.04.2005. US 4689722 A, 25.08.1987.
Имя заявителя:
СИМЕНС АКЦИЕНГЕЗЕЛЛЬШАФТ (DE)
Изобретатели:
ХААС Фолькер (DE) ГОЛИКЕ Кай (DE)
Патентообладатели:
СИМЕНС АКЦИЕНГЕЗЕЛЛЬШАФТ (DE)
Приоритетные данные:
30.03.2006 DE 102006015317.0
Реферат

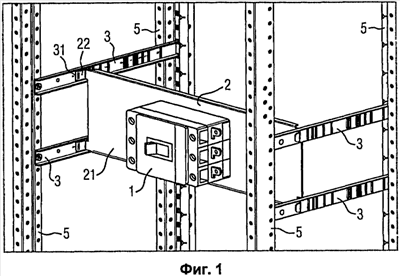

Изобретение относится к приборному установочному комплекту для расположения прибора в электрическом распределительном устройстве, содержащему держатель прибора, по меньшей мере, с одной крепежной поверхностью для крепления прибора и разъемно закрепленные на держателе прибора и расположенные перпендикулярно крепежной поверхности опорные держатели, с держателем (2) прибора соединены четыре опорных держателя (3) так, что их соединительные точки на держателе (2) прибора образуют, по существу, в параллельной крепежной поверхности (21) плоскости четырехугольник, при этом соединение держателя (2) прибора с двумя расположенными в общей горизонтальной или вертикальной плоскости опорными держателями (3) осуществляется с помощью штекерного соединения, а соединение с другими обоими опорными держателями (3) осуществляется с помощью зажимного уголкового элемента (4), одно угловое плечо (41) которого вставляется через опорный держатель (3), а другое угловое плечо (42) которого соединено с держателем (2) прибора с помощью винтового соединения. Каждый из опорных держателей имеет множество расположенных последовательно прорезей (31). Техническим результатом является обеспечение возможности простого монтажа различных приборов и перегородок. 22 з.п. ф-лы, 7 ил.
