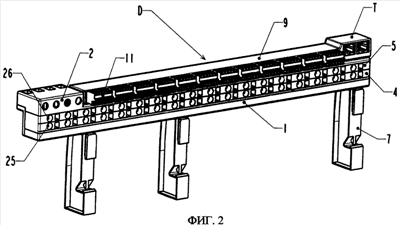

Изобретение относится к устройству для распределения электропитания для ряда модульных устройств, таких как автоматические выключатели, расположенному в кожухе и содержащему множество шин питания, расположенных, по существу, параллельно друг другу. Шины питания содержат определенное множество шин, электрически соединенных соответственно с разными электрическими фазами, и нейтральную шину, распределяющую нейтраль. Распределительное устройство содержит также соединительные средства для соединения шин с упомянутыми различными электрическими устройствами и устройство для электрического соединения с источником электропитания этих шин. Соединительные средства расположены так, чтобы образовать множество нейтральных и фазовых клемм на каждом пролете распределителя (D). Этот узел расположен в повторяющемся порядке вдоль распределителя (D), при этом шины и соединительные средства расположены так, чтобы освободить пространство внутри распределительного устройства, которое предназначено для размещения устройства (Т) для обработки сигналов и/или команд для модульных устройств, при этом устройство (Т) для обработки сигналов и/или команд проходит по существу параллельно шинам. Технический результат - упрощение конструкции и повышение компактности. 10 з.п. ф-лы, 9 ил.
