US 3710198 А, 09.01.1973. RU 2025851 C1, 30.12.1994. US 3469149 A, 23.09.1969. US 2319415 A, 18.05.1943. US 3168683 A, 02.02.1965.
Имя заявителя:
РИТТАЛЬ ГМБХ УНД КО. КГ (DE)
Изобретатели:
ШЕЛЛЬ Михель (DE) БЕККЕР Тобиас (DE)
Патентообладатели:
РИТТАЛЬ ГМБХ УНД КО. КГ (DE)
Приоритетные данные:
12.12.2006 DE 102006058778.2
Реферат

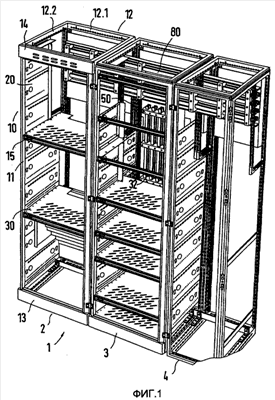

Изобретение относится к электротехнике, к распределительным шкафам. Технический результат состоит в упрощении конструкции и затрат на монтаж при обеспечении различных видов разделения внутреннего пространства. Система распределительных шкафов с, по меньшей мере, одним распределительным шкафом (2, 3, 4), который посредством участков стенок разделен или может быть разделен на множество прямоугольных отсеков (5), включая функциональные отсеки. Для этого предусмотрены вертикальные участки стенок и горизонтальное разделение. Для подвода тока предусмотрено устройство сборных шин, включающее устройство (50) распределительных шин, чтобы подводить электрическую энергию к приборным компонентам, которые размещены в функциональных отсеках, доступных с передней стороны. Предпочтительная конфигурация функциональных отсеков и энергоснабжения, размещенных в них компонентов, обеспечивается тем, что распределительные сборные шины (55) устройства (50) распределительных шин проведены через множество функциональных отсеков, вертикально расположенных друг над другом и отделенных друг от друга горизонтальными перегородками (30) основания, смонтированы во внутреннем пространстве функциональных отсеков и закрыты для защиты от внешнего воздействия. 9 з.п. ф-лы, 20 ил.
