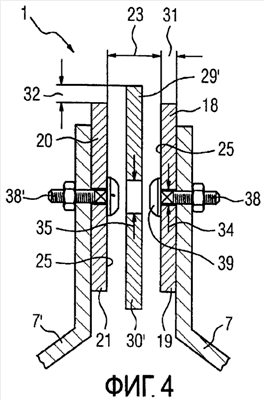

Изобретение относится к системе сборных шин для электрического распределительного устройства. Изобретением достигается более высокая нагрузочная способность по току в проводниках расщепленной фазы, для чего предлагается применять сборную шину (8) с по меньшей мере двумя первыми проводниками расщепленной фазы (18, 19), по меньшей мере двумя вторыми проводниками расщепленной фазы (20, 21) и по меньшей мере двумя расположенными между первыми проводниками расщепленной фазы (18, 19) и вторыми проводниками расщепленной фазы (20, 21) третьими проводниками расщепленной фазы (29, 30), причем третьи проводники расщепленной фазы (29, 30) поперек к продольному направлению сборной шины (22) выступают над первыми и вторыми проводниками расщепленной фазы (18, 19, 20, 21). 22 з.п. ф-лы, 5 ил.
