DE 4210657 A1, 07.10.1993. RU 98116149 A, 20.06.2000. DE 4020026 A1, 31.10.1991. WO 9116742 A1, 31.10.1991.
Имя заявителя:
СИМЕНС АКЦИЕНГЕЗЕЛЛЬШАФТ (DE)
Изобретатели:
КОШМИДЕР Хайко (DE) ОБЕНАУС Свен (DE)
Патентообладатели:
СИМЕНС АКЦИЕНГЕЗЕЛЛЬШАФТ (DE)
Приоритетные данные:
17.12.2004 DE 102004062169.1
Реферат

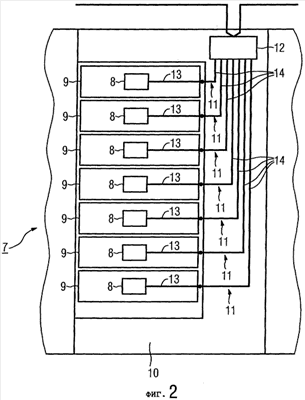

Изобретение относится к распределительному устройству (7) с по крайней мере двумя модульными функциональными блоками (9), которые соответственно снабжены имеющим соединительную линию (11), способным к коммуникации прибором камеры (8) для коммуникации с шинной линией камеры (17). Для подсоединения способных к коммуникации приборов камеры (8) по крайней мере двух модульных функциональных блоков (9) к шинной линии камеры (17) предусмотрен общий шинный модуль (12; 22; 23), причем шинный модуль (12; 22; 23) для присоединения каждой из соединительных линий (11) отдельных способных к коммуникации приборов камеры (8) к шинному модулю (12; 22; 23) соответственно содержит отдельное приборное подключение (16), для присоединения шинной линии камеры (17) к шинному модулю (12; 22; 23) - подключение камерной шины (18), а для гальванически развязанной связи каждого из приборных подключений (16) с подключением шины камеры (18) соответственно - расположенный между приборным подключением (16) и подключением шины камеры (18), отдельный, снабженный схемой усилителя-повторителя (20) канал связи (19). Технический результат - упрощение проводного монтажа распределительного устройства. 18 з.п. ф-лы, 5 ил.
