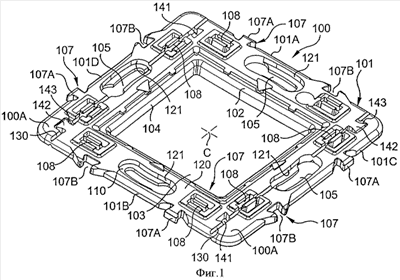

Изобретение относится к панелям, применяемым для подсоединения электрооборудования, такого, например, как выключатель или розетка, устанавливаемого в коробку, утапливаемую в какую-либо стенку, или в короб, выступающий наружу из этой стенки. Технический результат - возможность адаптирования монтажа цоколей в панели к размерам отверстия для лицевой пластины, соединяемой с этой панелью и придающей соответствующему электротехническому устройству необходимый эстетичный внешний вид. Достигается тем, что многосекционная электромонтажная панель (100'), содержащая рамку в основном прямоугольной формы с прямоугольным центральным проемом (103'), по краю четырех сторон которого выполнены средства монтажа, по меньшей мере, двух цоколей электротехнических устройств, содержит в центре двух продольных краев указанного прямоугольного центрального проема средства (150') разметки для определения монтажного положения первого из указанных цоколей или аксессуара, соединяемых с указанной панелью. 17 з.п. ф-лы, 21 ил.
