RU 26696 U1, 10.12.2002. RU 60797 U1, 27.01.2007. RU 60797 U1, 27.10.2007. SU 554586 A, 06.07.1977. DE 20118189 U1, 21.02.2002.
Имя заявителя:
Открытое акционерное общество "Научно-производственное предприятие "Рубин" (ОАО "НПП "Рубин") (RU)
Изобретатели:
Бревнов Владимир Васильевич (RU) Вахрин Сергей Васильевич (RU) Майоров Василий Борисович (RU) Карякина Лилия Вацлова (RU)
Патентообладатели:
Открытое акционерное общество "Научно-производственное предприятие "Рубин" (ОАО "НПП "Рубин") (RU)
Реферат

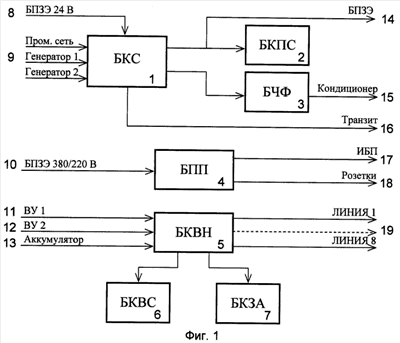

Изобретение относится к области преобразования и распределения электроэнергии, например, в автоматизированных системах управления. Технический результат состоит в расширении функциональных возможностей. Щит управления предназначен для управления распределением электроэнергии переменного и постоянного тока по потребителям, для контроля за состоянием аккумуляторных батарей, для защиты источников электроэнергии от перегрузки по току, для контроля уровней питающих напряжений. Устройство осуществляет: прием и распределение питающих напряжений, поступающих от трех независимых источников переменного тока 280/220 В, частотой 50 Гц (промышленная сеть, генератор 1, генератор 2); прием и распределение питающих напряжений, поступающих от трех независимых источников постоянного тока, в том числе от выпрямительных устройств (используется напряжение 27 В) и от аккумуляторных батарей (используется напряжение 24 В); автоматический переход на питание от аккумуляторных батарей при пропадании напряжения от двух источников 27 В; контроль состояния аккумуляторных батарей (заряд, разряд, подключение). Величина коммутируемого переменного тока - до 16 А по каждой фазе. Величина коммутируемого постоянного тока - до 30 А и до 50 А по четырем линиям каждого номинала. Устройство обеспечивает: световую индикацию наличия первичного напряжения на входе; световую индикацию подачи напряжения на выход; напряжения фаз сети переменного тока; постоянного напряжения 27 В; звуковую сигнализацию состояния аккумуляторных батарей; порядка чередования фаз по выходу «КОНДИЦИОНЕР»; времени наработки. 6 з.п. ф-лы, 8 ил., 2 табл.
