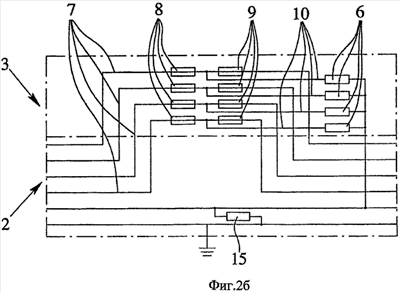

Изобретение предназначено для защиты низковольтных установок, например, в железнодорожной сигнальной технике. Устройство состоит из нижней (2) и по меньшей мере одной верхней части (3) прибора, надеваемой на нижнюю часть (2), имеющую входные и выходные клеммы (4, 5) для электрических проводов и соединенные с ними контактные элементы в виде штекерных гнезд, а верхняя часть (3) имеет противоположные контактные элементы в виде штекерных вилок и по меньшей мере один включенный между двумя контактными элементами защитный элемент (6), а именно варистор. Между двумя соотнесенными друг с другом входными и выходными клеммами (4, 5) проходит по меньшей мере одна токопроводящая дорожка (7), так что при не надетой верхней части (3) токопроводящая дорожка (7) является разомкнутой. В по меньшей мере одной токопроводящей дорожке (7) в верхней части (3) прибора расположен по меньшей мере один размыкающий элемент (8), при размыкании которого вследствие недопустимого рабочего режима защитного элемента (6) соответствующая токопроводящая дорожка (7) является разомкнутой также и при надетой верхней части (3) прибора. Технический результат - обеспечение распознавания недопустимых рабочих режимов с помощью собственных системных механизмов и простота в использовании. 12 з.п. ф-лы, 6 ил.
