US 2009245305 A1, 01.10.2009. US 4913525 A, 03.04.1990. JP 5175585 A, 13.07.1993. JP 1286488 A, 17.11.1989. RU 2095901 C1, 10.11.1997.
Имя заявителя:
Общество с ограниченной ответственностью "Новые Энергетические Технологии" (RU)
Изобретатели:
Державин Сергей Игоревич (RU) Лындин Николай Михайлович (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Новые Энергетические Технологии" (RU)
Реферат

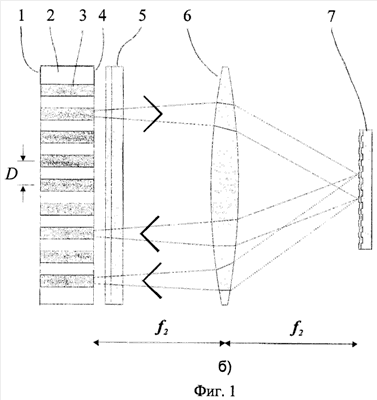

Способ заключается в том, что перед линейкой лазерных диодов, имеющей глухое заднее зеркало и просветляющее покрытие на выходной апертуре, располагают коллимирующую линзу, Фурье-объектив и выходное зеркало. Фурье-объектив осуществляет прямое преобразование Фурье-апертуры линейки лазерных диодов. Выходное зеркало, размещенное в Фурье-плоскости упомянутого Фурье-объектива представляет собой фазовое решетчатое зеркало, содержащее прозрачную подложку с гофрированной поверхностью прямоугольного сечения и диэлектрическое зеркало. Период прямоугольного гофра , где D - расстояние между центрами соседних лазерных диодов линейки лазерных диодов, f2 - фокусное расстояние упомянутого Фурье-объектива. Глубина канавок упомянутой гофрированной поверхности, на которую нанесено диэлектрическое зеркало, равна четверти рабочей длины волны в вакууме. Технический результат заключается в уменьшении дополнительных потерь в резонаторе при обеспечении коллективной синфазной генерации всех лазерных диодов линейки. 2 н. и 2 з.п. ф-лы, 3 ил.
