Реферат

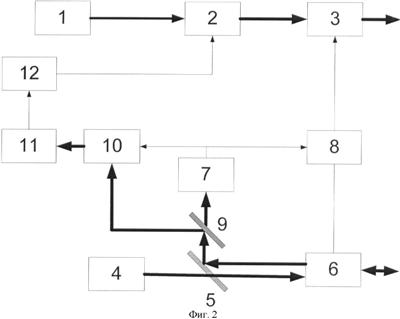

Изобретение относится к лазерной технике и может быть использовано в бортовых приемно-передающих терминалах лазерных систем передачи информации космических и летательных аппаратов. Техническим результатом изобретения является повышение качества связи при наличии ошибок наведения оптических антенн в условиях изменяющейся дальности связи. Бортовое передающее устройство лазерной системы передачи информации содержит последовательно расположенные на одной оптической оси и оптически связанные лазер-передатчик, оптическую систему формирования пучка и оптическую антенну информационного канала, последовательно расположенные на параллельной оптической оси и оптически связанные лазерный маяк, полупрозрачное зеркало и оптическую антенну канала маяка, а также детектор поиска и слежения и систему наведения оптических антенн, причем оптический вход детектора поиска и слежения через полупрозрачное зеркало связан с оптической антенной канала маяка, выход детектора поиска и слежения связан с электрическим входом системы наведения оптических антенн, а выходы системы наведения оптических антенн связаны с управляющими входами оптических антенн информационного канала и канала маяка, при этом дополнительно введены светоделитель, управляемый пространственный фильтр, фотодетектор и усилитель-преобразователь и используется управляемая оптическая система формирования пучка, при этом светоделитель устанавливается на оптической оси между полупрозрачным зеркалом и детектором поиска и слежения, с его помощью вход управляемого пространственного фильтра оптически связан через полупрозрачное зеркало с оптической антенной канала маяка, выход управляемого пространственного фильтра оптически связан со входом фотодетектора, выход фотодетектора через усилитель-преобразователь подключен к управляющему входу оптической системы формирования пучка, а управляющий вход пространственного фильтра связан с выходом детектора поиска и слежения. 2 ил.
