RU 2359380 C1, 20.06.2009. RU 2345458 C1, 27.01.2009. RU 2223579 C2, 10.02.2004. JP 2002305343 A, 18.10.2002. JP 58123784 A, 23.07.1983.
Имя заявителя:
Открытое акционерное общество "Концерн "Созвездие" (RU)
Изобретатели:
Архипов Иван Константинович (RU) Володько Александр Владиславович (RU) Кириллов Иван Михайлович (RU) Краснов Роман Петрович (RU) Юдин Владимир Иванович (RU)
Патентообладатели:
Открытое акционерное общество "Концерн "Созвездие" (RU)
Реферат

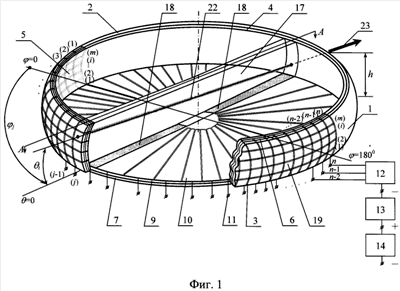

Изобретение относится к квантовой электронике и может быть использовано при создании лазерных систем локации. Газовый лазер содержит систему высокочастотного возбуждения активной среды со сканирующим устройством, включающую два металлических дисковых электрода, один из которых со стороны межэлектродного промежутка покрыт слоем диэлектрика с нанесенными на него токопроводящими клиновидными металлическими дорожками. Оптический резонатор лазера образован круговым кольцевым зеркалом. Причем на одной половине периметра зеркала покрытие обеспечивает частичное отражение, а другая половина поверхности кругового кольцевого зеркала (3) выполнена в виде ортогональной решетки, составленной из n×m управляемых зеркал (5), имеющих покрытие с управляемым коэффициентом отражения (6) так, что форма общей поверхности решетки повторяет форму половины поверхности кольцевого зеркала, частично пропускающей излучение. Дополнительно введены исполнительные элементы (19) в количестве n×m по одному на каждое управляемое зеркало решетки и электронный коммутатор (20) угломестного отклонения выходного излучения, подводящий сигнал отклонения к ij-му исполнительному элементу (19) для изменения коэффициента отражения ij-го управляемого зеркала (1im, 1jn) до значения, близкого к единице. Технический результат заключается в обеспечении возможности двухкоординатного внутрирезонаторного сканирования выходного излучения лазера по азимуту и по углу места. 3 ил.
