JP 2007108642 А, 26.04.2007. US 2006176911 A1, 10.08.2006. JP 2006017816 A, 19.01.2006. JP 2006343769 A, 21.12.2006. JP 2006293166 A, 26.10.2006.
Имя заявителя:
ФУДЗИКУРА ЛТД. (JP)
Изобретатели:
ТАКЕНАГА Кацухиро (JP)
Патентообладатели:
ФУДЗИКУРА ЛТД. (JP)
Приоритетные данные:
26.08.2008 JP 2008-216485
Реферат

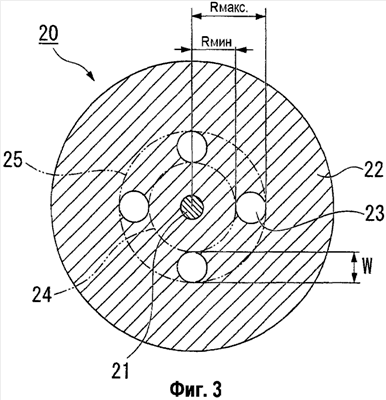

Изобретение относится к волоконно-оптическим линиям передачи. Разграничитель плавления волокна содержит оптическое волокно, которое включает в себя сердцевину и оболочку с каналами в продольном направлении. Показатель преломления сердцевины оптического волокна выше, чем показатель преломления участка оболочки, за исключением участков, содержащих каналы. Если диаметр поля моды на используемой длине волны оптического волокна есть MFD, а расстояние между центром сердцевины и местом, самым близким к центру сердцевины, канала, который находится ближе всего к сердцевине, является Rмин, то значение, 2 × Rмин/MFD не меньше чем 1,2 и не больше чем 2,1. Если ширина в диаметральном направлении области, где в оболочке присутствуют каналы, есть W, то W/MFD не меньше чем 0,3. Если диаметр оболочки оптического волокна есть Dволокна, то W 0,45 × Dволокна. Каждый конец оптического волокна сращен сплавлением с оптическим волокном, не имеющим каналов, а потери на сращивание сплавлением в расчете на одну точку не больше чем 0,50 дБ. Участок поверхности оптического волокна покрыт смоляным покрытием, за исключением участка сращивания сплавлением между оптическим волокном и оптическим волокном, не имеющим каналов, и его периферии. Участок сращивания сплавлением и его периферия покрыты невоспламеняющимся защитным покрытием. Технический результат - снижение потерь при сращивании разграничителя плавления с одномодовым волокном и повышение пропускной способности и выходной мощности лазера. 5 н. и 7 з.п.ф-лы, 2 табл., 20 ил.
