ГАЗОРАЗРЯДНЫЙ ИМПУЛЬСНЫЙ ИСТОЧНИК ОПТИЧЕСКОГО ИЗЛУЧЕНИЯ

Номер публикации патента: 2438220

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2008106946/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H01S003/03
Аналоги изобретения: RU 2072583 С1, 27.01.1997. US 5245625 A, 14.09.1993. RU 2195746 C1, 27.12.2002. EP 0163168 A2, 04.12.1985.

Имя заявителя: Свиридов Валерий Афанасьевич (RU),
Свиридов Сергей Валерьевич (RU)
Изобретатели: Свиридов Валерий Афанасьевич (RU)
Свиридов Сергей Валерьевич (RU)
Патентообладатели: Свиридов Валерий Афанасьевич (RU)
Свиридов Сергей Валерьевич (RU)

Реферат

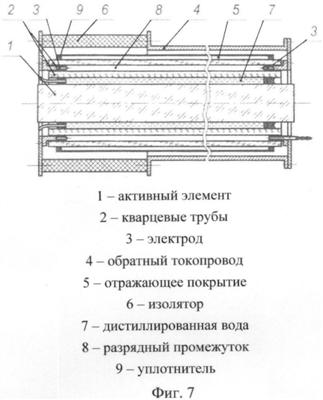

Источник содержит две коаксиально расположенные диэлектрические трубы, обратный токопровод и кольцевые электродные узлы. Одна из труб выполнена из оптически прозрачного материала, на другой нанесено отражающее покрытие. Электродные узлы имеют цилиндрические электродные кольца и наконечники, выполненные из тугоплавкого металла со сферической поверхностью на концах. Кольца выполнены с тремя резьбовыми отверстиями с осями, отстоящими от внешних торцов электродных колец на расстоянии, не меньшем радиусов резьбовых отверстий. Электродные узлы установлены на противоположных концах труб так, чтобы они выступали не менее, чем на диаметр резьбовых отверстий от торцов внешней трубы. Зазоры между электродными кольцами и концами труб выполнены толщиной не менее 3 мм, заполнены слоями термостойких герметиков и защищены металлическими фольгами со сторон, обращенных в разрядную полость. Слои, прилегающие к фольгам, выполнены из более жидкого и эластичного герметика, а следующие слои выполнены из более густых и прочных герметиков. На концах источника внутри внутренней трубы установлены вводной и выводной узлы, при этом за слоями герметика в зазорах помещены слои нанопорошка из окиси кремния, на которые затем нанесены защитные слои из термостойкого материала. На концах внешней трубы размещены фланцы из диэлектрического материала со штуцерами для подачи к зазорам рабочего инертного газа. Между концами внутренних труб и электродными кольцами за резьбовыми отверстиями на них ближе к их торцам в зазоры герметично помещены кольца из термостойкого диэлектрика. Технический результат заключается в расширении температурного диапазона работы источника при повышенном ресурсе на одном наполнении рабочим газом. 7 ил.
