RU 2345458 C1, 27.01.2009. RU 2223579 C2, 10.02.2004. JP 2002305343 A, 18.10.2002. JP 58123784 A, 23.07.1983.
Имя заявителя:
Открытое акционерное общество "Концерн "Созвездие" (RU)
Изобретатели:
Юдин Владимир Иванович (RU) Архипов Иван Константинович (RU) Краснов Роман Петрович (RU) Николаев Олег Валерьевич (RU)
Патентообладатели:
Открытое акционерное общество "Концерн "Созвездие" (RU)
Реферат

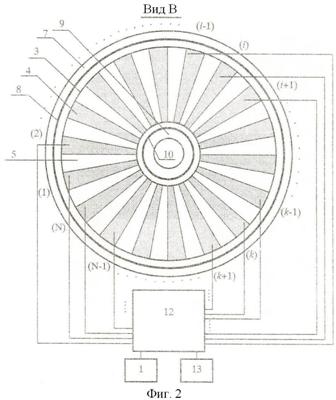

Лазер включает активную среду, источник электромагнитной энергии возбуждения, устройство формирования электромагнитного поля возбуждения и оптический резонатор. Устройство формирования электромагнитного поля возбуждения состоит из плоского, круглого, металлического дискового высокочастотного электрода с отверстием в центре и диэлектрической пластины. Резонатор образован двумя зеркалами, выполненными в виде замкнутых колец, общая ось которых совмещена с осью металлического дискового электрода. Кольцевое зеркало большего размера окаймляет дисковый электрод по внешней кромке и имеет отражающее покрытие на внутренней поверхности, а кольцевое зеркало меньшего размера окаймляет дисковый электрод по кромке центрального отверстия и имеет отражающее покрытие на внешней поверхности. Указанная пластина имеет отверстие в центре и нанесенные на ее поверхность N радиальных полосковых металлических высокочастотных электродов клиновидной формы, соединенных через коммутатор с источником электромагнитной энергии возбуждения и с источником информационных сигналов. При этом к обоим источникам подключены отдельный полосковый электрод (например, k-й) или группа двух соседних полосковых электродов, например (i, i+1) и (N-1, N), формирующих радиально направленные пучки индуцированного излучения, модулированного одинаковыми или разными информационными сигналами с одновременным автономным управлением ориентации каждого пучка в азимутальной плоскости. Технический результат заключается в расширении функциональных возможностей. 2 з.п. ф-лы, 4 ил.
