SU 1554716, 30.07.1994. FR 2272509 B1, 06.02.1981. JP 56162891 A, 15.12.1981. US 4217559 A, 12.08.1980. JP 58061688 A, 12.04.1983. JP 54064993 A, 25.05.1979.
Имя заявителя:
Открытое акционерное общество "Научно-исследовательский институт газоразрядных приборов "Плазма" (ОАО "Плазма") (RU)
Изобретатели:
Базилев Александр Петрович (RU) Митрохина Тамара Григорьевна (RU) Першина Наталья Вячеславовна (RU)
Патентообладатели:
Открытое акционерное общество "Научно-исследовательский институт газоразрядных приборов "Плазма" (ОАО "Плазма") (RU)
Реферат

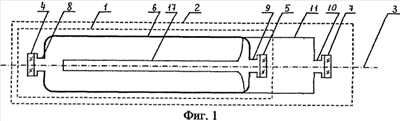

Способ юстировки резонатора лазера, включающего два оптически связанных и установленных на общей оси резонатора. Первый резонатор сформирован первым полупрозрачным выходным и вторым прозрачным для длин волн с высоким коэффициентом усиления (=1,15 мкм и =3,39 мкм) и непрозрачным для длины волны с низким коэффициентом усиления (=0,63 мкм) зеркалами и содержит активный элемент между ними. Второй сформирован указанным первым зеркалом и третьим высокоотражающим длины волн с высоким коэффициентом усиления зеркалом. Пространство между вторым и третьим зеркалами является визуально закрытым. Способ включает в себя юстировку первого резонатора, при помощи экрана с диафрагмой и источника рассеянного света. После получения генерации юстировку проводят до получения максимальной мощности на длине волны =0,63 мкм. Затем со стороны второго зеркала закрепляют держатель третьего зеркала. На расстоянии 10 мм от держателя размещают в юстировочном приспособлении третье зеркало с визуально открытой рабочей поверхностью, проводят его предварительную юстировку, используя частично выходящее из первого резонатора излучение с длиной волны 0,63 мкм, до сведения отраженных лучей от второго и третьего зеркал в одну точку. Результатом юстировки является исчезновение излучения с длиной волны =0,63 мкм из-за появления во втором резонаторе конкурирующего инфракрасного излучения с длиной волны =3,39 мкм. Затем с внешней стороны третьего зеркала устанавливают экран с диафрагмой и вспомогательный лазер, направляют видимый луч вспомогательного лазера через диафрагму в экране на внешнюю сторону третьего зеркала. Отраженный от зеркала луч на экране отмечается меткой, после чего зеркало снимают с юстировочного приспособления и закрепляют на держателе. Вновь проводят юстировку закрепленного третьего зеркала до совмещения отраженного видимого луча с указанной меткой. На выходе лазера генерация на длине волны =0,63 мкм сменяется генерацией на инфракрасных длинах волн. Дальнейшая юстировка третьего зеркала производится до получения максимального значения суммарной мощности на длинах волн 1,15 мкм и 3,39 мкм. Технический результат заключается в сокращении времени и упрощении юстировки. 2 ил.
