ГАЗОДИНАМИЧЕСКИЙ ТРАКТ НЕПРЕРЫВНОГО ХИМИЧЕСКОГО ЛАЗЕРА С АКТИВНЫМ ДИФФУЗОРОМ В СИСТЕМЕ ВОССТАНОВЛЕНИЯ ДАВЛЕНИЯ

Номер публикации патента: 2408960

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009124998/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H01S003/0953
Аналоги изобретения: SU 1839902 A1, 20.05.2006. RU 2176120 C1, 16.05.2000. US 5735469 A, 07.04.1998. RU 2065240 C1, 10.08.1996. EP 0891023 A2, 13.01.1999.

Имя заявителя: Общество с ограниченной ответственностью "Научно-производственное предприятие "Лазерные системы" (RU)
Изобретатели: Борейшо Анатолий Сергеевич (RU)
Мальков Виктор Михайлович (RU)
Киселев Игорь Алексеевич (RU)
Орлов Андрей Евгеньевич (RU)
Шаталов Игорь Владимирович (RU)
Павлов Александр Семенович (RU)
Патентообладатели: Общество с ограниченной ответственностью "Научно-производственное предприятие "Лазерные системы" (RU)

Реферат

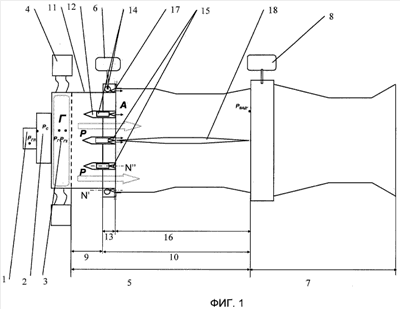

Газодинамический тракт содержит последовательно соединенные между собой генератор лазерного газа, смесительный блок, лазерную камеру с резонаторной полостью и боковыми камерами для размещения зеркал резонатора и систему восстановления давления. Система восстановления давления состоит из сверхзвукового диффузора, поделенного пилонами на несколько каналов, и эжектора. Сверхзвуковой диффузор выполнен активным, с возможностью эжекции активной газовой смеси, и состоит из пассивной части с размещенными внутри пилонами, соединенной с помощью соплового блока с камерой смешения активной части. Сопловой блок активной части выполнен в виде рамы, внутренние поверхности стенок которой находятся в одной плоскости с внутренними поверхностями стенок пассивной части. Пилоны и сопловой блок имеют внутренние полости, соединяющиеся с соплами, расположенными в тыльной части стенок соплового блока и пилонов. Выходные сечения сопел пилонов и соплового блока расположены в одной плоскости, пилоны и внешние поверхности стенок рамы соплового блока имеют отверстия, сообщающиеся с их внутренними полостями, к которым подсоединены трубопроводы для подачи активной смеси от не менее чем одного коллектора. Рама соплового блока соединена с камерой смешения фланцевым соединением. Оси сопел пилонов и соплового блока направлены параллельно направлению потока течения лазерного газа с возможностью создания спутных струй активной газовой смеси в камере смешения. Технический результат заключается в повышении степени сжатия и коэффициента эжекции системы восстановления давления лазера, получении стабильных параметров газа в лазерной камере и снижении массогабаритных характеристик комплекса. 10 з.п. ф-лы, 5 ил.
