US 2005058174 A1, 17.03.2005. US 4948221 A, 14.08.1990. RU 2172544 C1, 20.08.2001. GB 2288906 A, 01.11.1995. EP 0469568 A1, 02.05.1992.
Имя заявителя:
Общество с ограниченной ответственностью "Центр лазерных технологий" ООО "ЦЛТ" (RU)
Изобретатели:
Лопота Александр Витальевич (RU) Григорьев Александр Михайлович (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Центр лазерных технологий" ООО "ЦЛТ" (RU)
Реферат

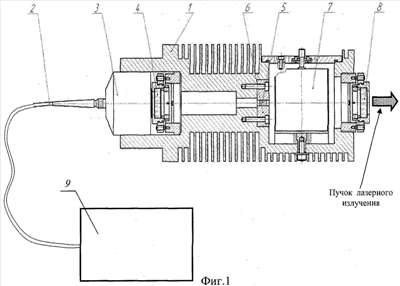

Компактный твердотельный лазер с продольной накачкой включает оптический модуль, который содержит линейку диодов, корпус, в котором установлены резонатор с зеркалами, активный элемент, теплоотводящая рубашка и объектив накачки. Заднее зеркало резонатора выполнено в виде отдельного оптического элемента, активный элемент установлен в радиально симметричную теплоотводящую рубашку, закрепленную между зеркалами, а в центре ее выполнен ложемент. Между боковой поверхностью активного элемента и ложементом рубашки помещена прокладка из теплопроводного материала. Оптический модуль вынесен за пределы корпуса и связан с лазером оптоволокном, подключенным к объективу накачки, установленному на торце корпуса лазера со стороны заднего зеркала резонатора. Технический результат заключается в увеличении мощности лазера с высоким качеством пучка излучения, а также в упрощении конструкции, что снижает себестоимость, упрощает процесс сборки и повышает ремонтоспособность лазера. 1 з.п. ф-лы, 3 ил.
