US 4135787 A, 23.01.1979. US 3969688 A, 13.07.1976. US 4669088 A, 26.05.1987. SU 530606 A, 30.12.1980. RU 2003114580 A1, 27.11.2004.
Имя заявителя:
Казанский государственный технический университет им. А.Н. Туполева (RU), Ананин Вячеслав Николаевич (RU)
Изобретатели:
Ананин Вячеслав Николаевич (RU)
Патентообладатели:
Казанский государственный технический университет им. А.Н. Туполева (RU) Ананин Вячеслав Николаевич (RU)
Реферат

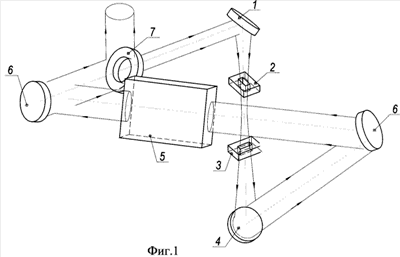

Неустойчивый кольцевой резонатор состоит из двух частей, образующих оптический путь резонатора. Одна часть, фильтрующая, содержит систему зеркал и диафрагм, имеющих линейную апертуру, а вторая содержит усиливающую среду, два или несколько поворотных зеркал и выводящее зеркало с отверстием в его центральной части. Фильтрующая часть выполнена в виде пары зеркал со сферической отражающей поверхностью, нормали к центрам отражающих поверхностей которых ортогональны. Первое зеркало, формирующее форму поперечного сечения излучения для фильтрации, установлено под углом по отношению к падающему на него излучению, далее установлены первая и вторая диафрагмы. Второе зеркало установлено после второй диафрагмы под углом по отношению к падающему на него излучению, обеспечивающим компенсацию астигматизма, вносимого первым зеркалом. Технический результат - обеспечение фильтрации нежелательных мод высшего порядка при сравнительно высокой стабильности юстировки. 2 ил.
