| ИМПУЛЬСНЫЙ ЛАЗЕР НА ПАРАХ ХИМИЧЕСКИХ ЭЛЕМЕНТОВ |  |
Номер публикации патента: 2175158 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H01S003/097 | | Аналоги изобретения: | Исаев А.А., Леммерман Г.Ю. Схемы питания импульсных лазеров на парах металлов. В сб. Лазеры на парах металлов и их галогенидов. - М.: Наука, 1987, с.164-179. EP 0526635 A1, 10.02.1993. WO 8702517 A1, 23.04.1985. US 4630277 A, 16.12.1986. |
| Имя заявителя: | Институт физики полупроводников СО РАН | | Изобретатели: | Юдин Н.А. | | Патентообладатели: | Институт физики полупроводников СО РАН
Юдин Николай Александрович |
Реферат | |

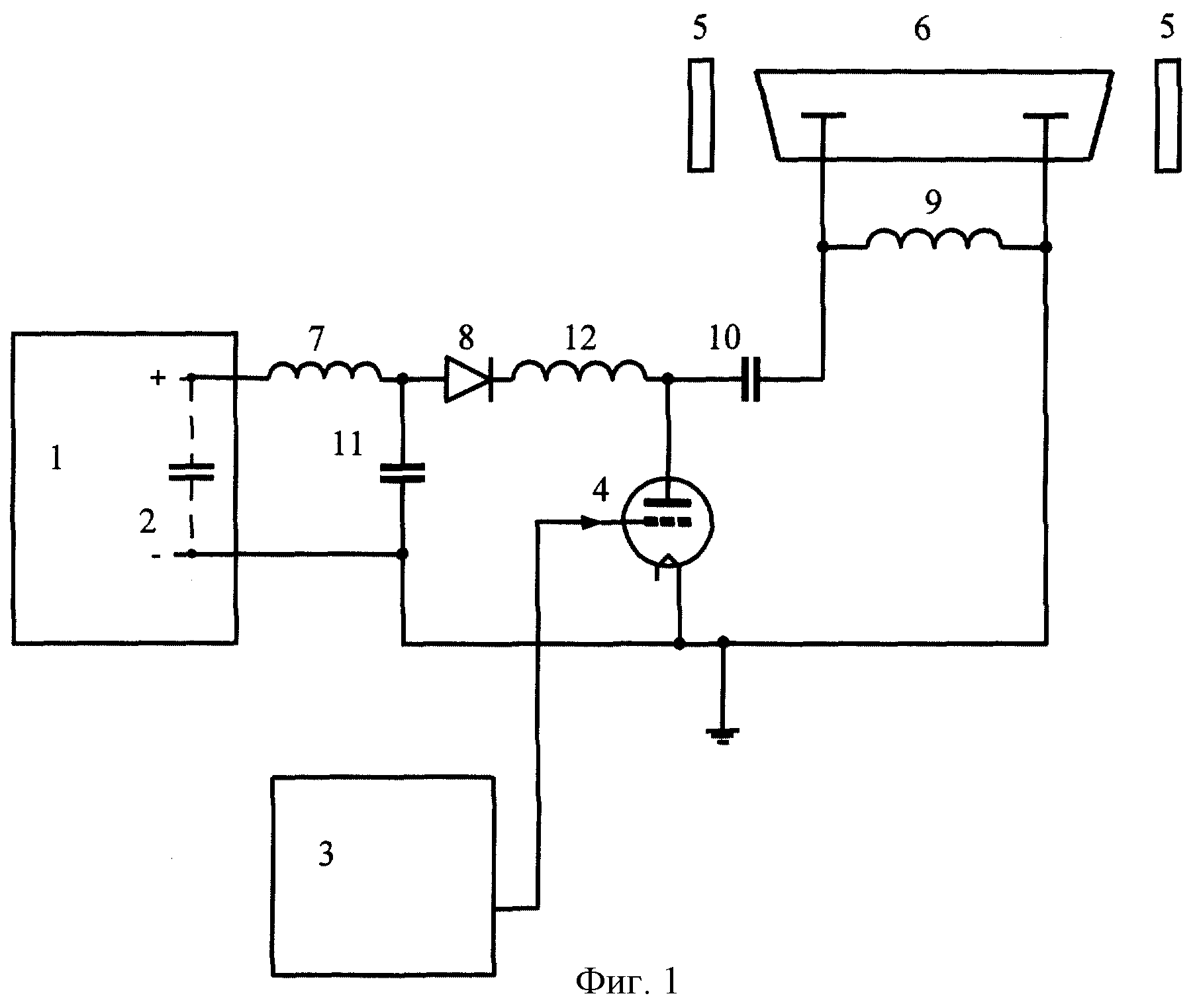

Изобретение относится к квантовой электронике и используется при создании импульсно-периодических лазеров на парах химических элементов. Импульсный лазер на парах химических элементов содержит помещенную в резонатор газоразрядную трубку с параллельно подключенной индуктивностью, высоковольтный выпрямитель, дроссель резонансной зарядки, зарядный диод, накопительную емкость, коммутатор и генератор запускающих импульсов. Дроссель резонансной зарядки через свою цепь, состоящую из соединенных последовательно дросселя резонансной зарядки, зарядного диода и накопительной емкости, соединен с катодом газоразрядной трубки. Коммутатор электрически связан с накопительной емкостью. Генератор запускающих импульсов своим выходом электрически связан с управляющим электродом коммутатора. Высоковольтный выпрямитель одним своим выходом связан с входом дросселя резонансной зарядки, а другим - с катодом коммутатора и анодом газоразрядной трубки. Устройство дополнительно содержит индуктивность и емкость. Емкость одним концом соединена с катодом коммутатора, а другим подключена в точку соединения дросселя резонансной зарядки и зарядного диода. Индуктивность включена между зарядным диодом и накопительной емкостью. Технический результат изобретения: повышение надежности работы и увеличение мощности импульсных лазеров на парах химических элементов. 5 ил.
|
