ГАЗОВЫЙ ЛАЗЕР С ВЫСОКОЧАСТОТНЫМ ВОЗБУЖДЕНИЕМ | |
Номер публикации патента: 2170483 | |
Редакция МПК: | 7 | Основные коды МПК: | H01S003/09 | Аналоги изобретения: | SU 782676 A1, 10.04.1996. Jackson P.E., Baker N.J., Hall D.R. CO<SB POS="POST">2</SB> large - area discharge laser using an unstable - waveguide hybrid resonator. Applied Physics Letters, v.54(20), 15.05.1989, p. 1950-1952. SU 793261 A1, 10.04.1996. US 5008896 A, 16.04.1991. US 4802184 A, 31.01.1989. |
Имя заявителя: | Научно-исследовательский институт радиоэлектроники и лазерной техники Московского государственного технического университета им. Н.Э. Баумана | Изобретатели: | Архипова Н.В. Юдин В.И. | Патентообладатели: | Научно-исследовательский институт радиоэлектроники и лазерной техники Московского государственного технического университета им. Н.Э. Баумана |
Реферат | |

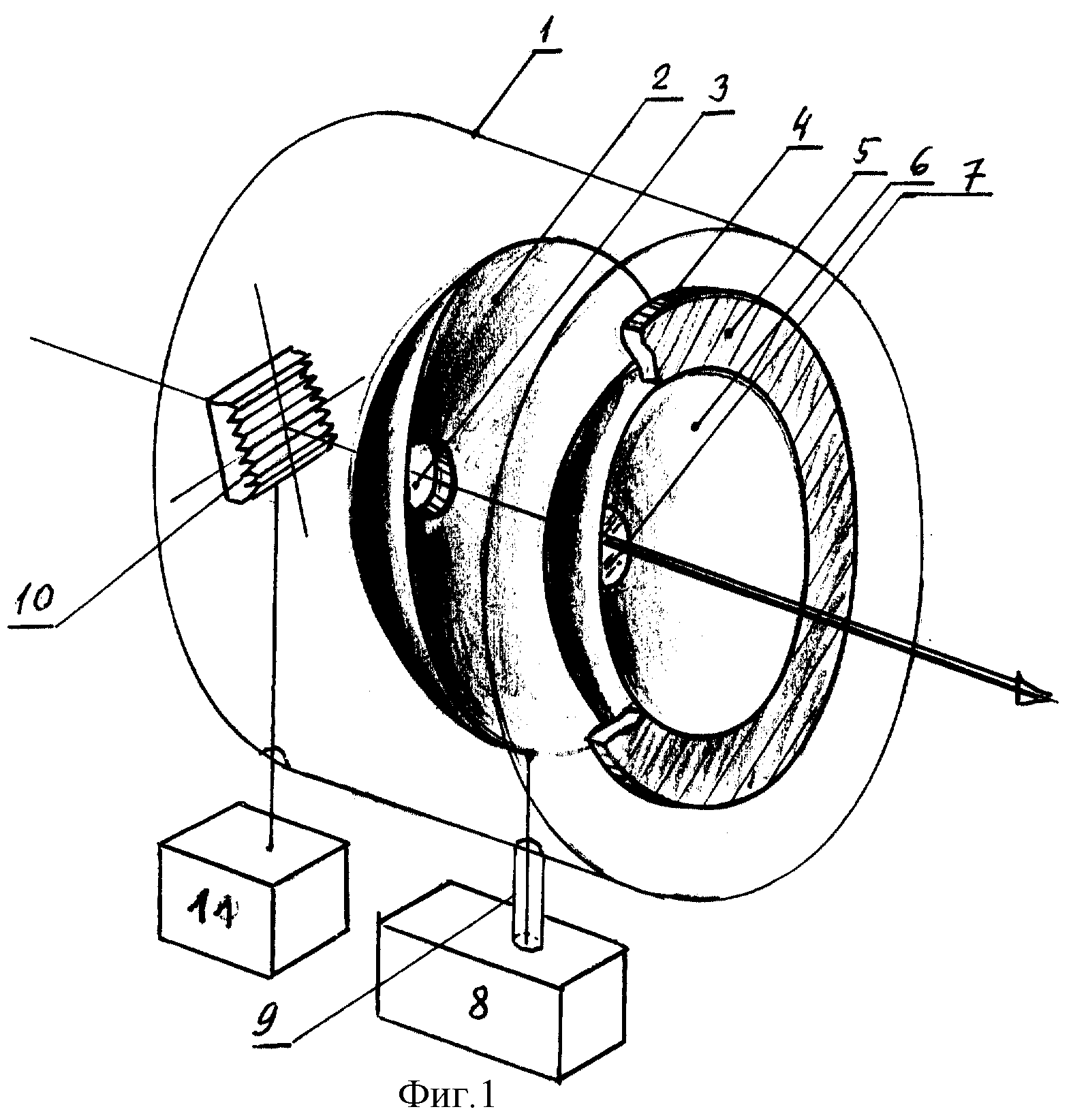

Предлагаемое устройство относится к квантовой электронике и может быть использовано при создании перестраиваемых по длине волны газовых лазеров повышенной мощности излучения. В лазере применен оптический гибридный резонатор, образованный круглыми металлическими зеркалами, сферическим и составным, тарельчатого вида. Сферические области зеркал софокусны (одна вогнутая, другая выпуклая) и имеют одинаковый угловой размер. Одно из зеркал имеет на оси выходное окно, а другое - отверстие, за которым располагается отражательная дифракционная решетка. Решетка установлена автоколлимационно и поворачивается относительно оси резонатора. Металлические зеркала подключены к высокочастотному генератору накачки и выполняют роль электродов, в зазоре между которыми поддерживается разряд, создается активная среда и возникает генерация излучения. Технический результат изобретения: в лазере излучение перестраивается по длине волны, сохраняет пространственное совмещение при перестройке, имеет повышенную мощность. 2 ил.
|
