| УСТРОЙСТВО, В ЧАСТНОСТИ, ДЛЯ ПРИМЕНЕНИЯ В ЭЛЕКТРОННОМ БЛОКЕ УПРАВЛЕНИЯ И СПОСОБ ЕГО ИЗГОТОВЛЕНИЯ |  |
Номер публикации патента: 2183892 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H01R043/02 | | Аналоги изобретения: | DE 4240755 А, 16.06.1994. DE 19507143 A1, 07.09.1995. SU 625 279 А, 05.09.1978. SU 566285 А, 02.09.1977. RU 2035281 С1, 20.05.1995. |
| Имя заявителя: | РОБЕРТ БОШ ГМБХ (DE) | | Изобретатели: | ХУБЕР Эльмар (DE)
ЛИТЦИНГЕР Рольф (DE)
РАЙКА Томас (DE) | | Патентообладатели: | РОБЕРТ БОШ ГМБХ (DE) | | Номер конвенционной заявки: | 196 49 549.0 | | Страна приоритета: | DE | | Патентный поверенный: | Веселицкая Ирина Александровна |
Реферат | |

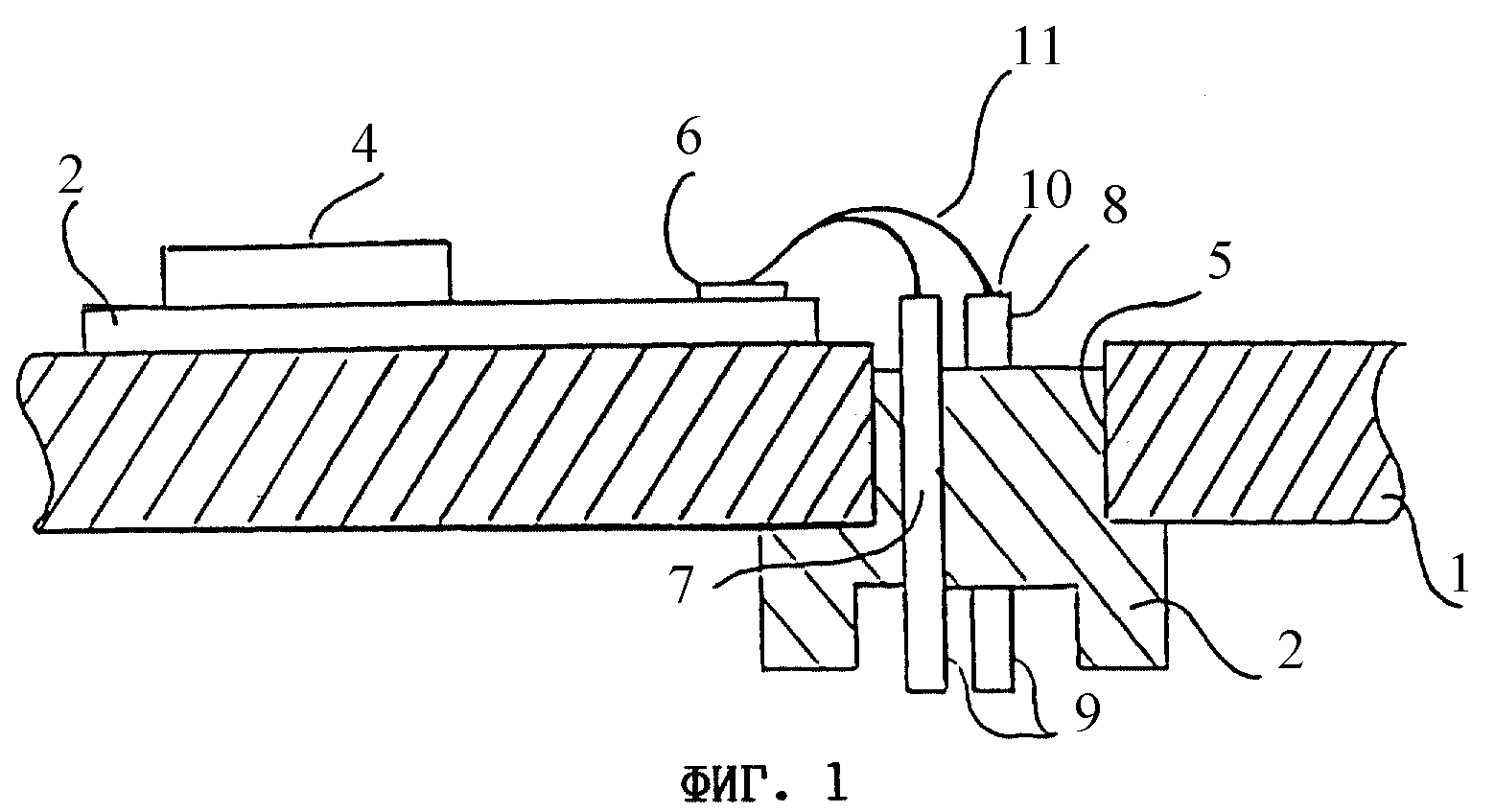

Описано устройство, которое содержит несущую пластину и по меньшей мере одну расположенную на ней подложку для электрических и/или электронных схемных элементов, а также вилочную часть штекерного соединения с несколькими заделанными в изоляционный материал контактными штырями, первые концы которых предназначены для подсоединения внешних разъемов, а их вторые концы электрически соединены гибкими металлическими проводниками с подложкой. Для достижения технического результата - уменьшения размеров занимаемой контактными штырями площади и для создания устройства с малогабаритной компактной компоновкой - согласно изобретению предлагается изготавливать отдельные контактные штыри в виде отштампованных деталей, каждый из вторых концов которых имеет торец, ориентированный приблизительно параллельно подложке и полученный в процессе листовой штамповки, и присоединять гибкие металлические проводники методом микросварки непосредственно к полученным листовой штамповкой торцам контактных штырей. В заявке описан также способ изготовления предлагаемого устройства. 2 c. и 5 з.п. ф-лы, 3 ил.
|
