| СПОСОБ ИЗГОТОВЛЕНИЯ КОЛЛЕКТОРНОГО УЗЛА ЭЛЕКТРИЧЕСКОЙ МАШИНЫ |  |
Номер публикации патента: 2174731 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H01R043/06 H01R043/08 | | Аналоги изобретения: | RU 2041539 C1, 09.08.1995. SU 1319125 A, 23.06.1987. SU 1808157 A1, 07.04.1993. EP 0114420 A1, 01.08.1984. DE 1231799 A, 05.01.1967. |
| Имя заявителя: | Зорин Виктор Федорович | | Изобретатели: | Зорин В.Ф. | | Патентообладатели: | Зорин Виктор Федорович |
Реферат | |

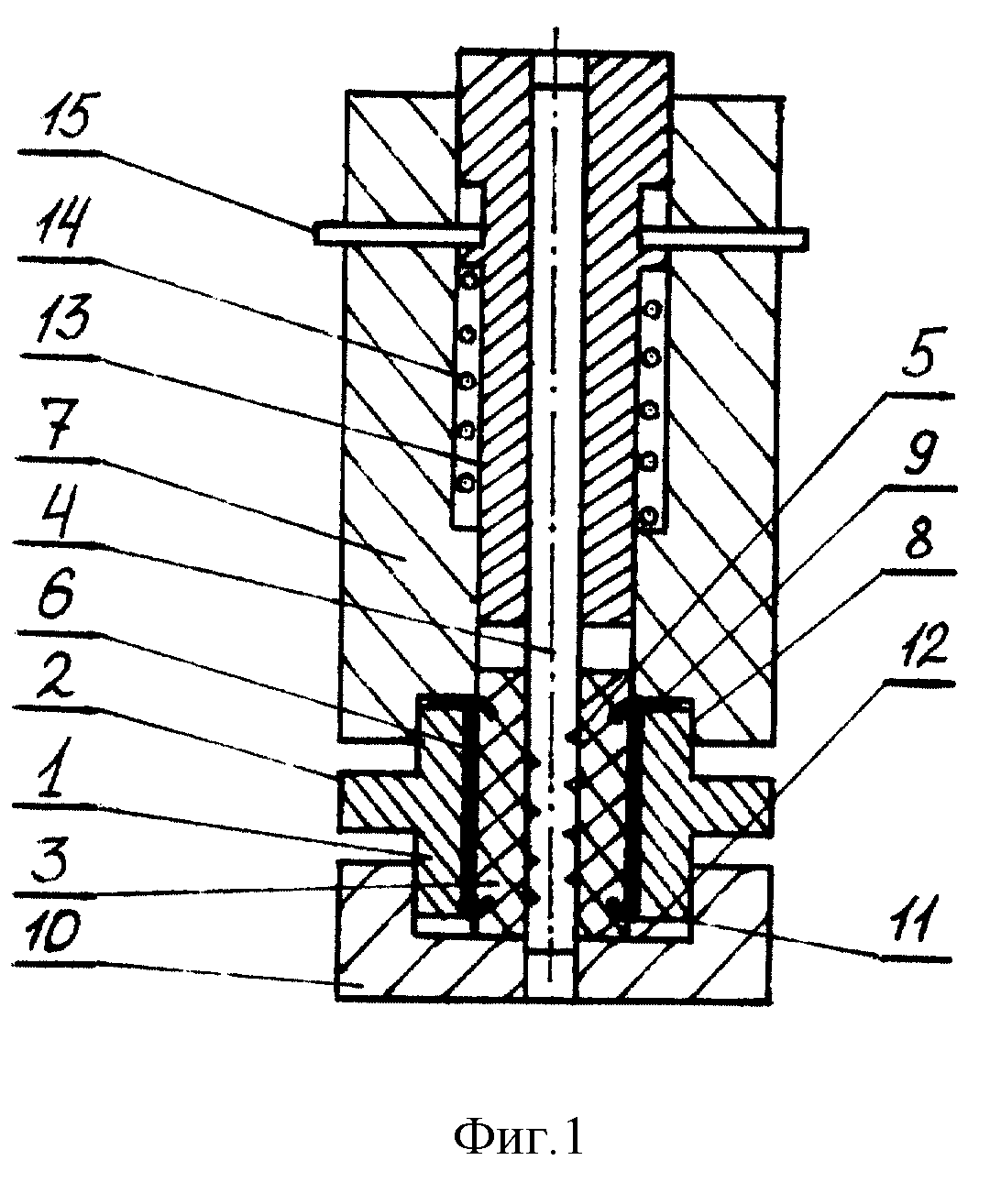

Изобретение относится к области электротехники, а именно технологии изготовления коллекторов электрических машин. Изобретением достигается технический результат, состоящий в уменьшении количества технологических операций при изготовлении неразъемного коллекторного узла с прочной посадкой коллектора на валу и в упрощении дальнейшей обработки коллектора за счет равномерной опрессовки заготовки коллектора пластическим материалом непосредственно на валу, обеспечении соосности элементов узла, точных размеров коллектора и точной установки коллектора на валу относительно концов последнего за счет центрирования всех рабочих элементов пресс-формы относительно ее продольной оси и использования вала коллекторного узла в качестве центрирующего стержня пресс-формы. Для достижения данного технического результата при изготовлении коллекторного узла электрической машины, согласно которому в конце матрицы пресс-формы размещают сборные элементы: заготовку из пластического материала, центрирующий стержень пресс-формы и заготовку коллектора, кольцо матрицы устанавливают между замыкающими пуансонами пресс- формы и опрессовывают сборные элементы, согласно изобретению перед размещением сборных элементов в кольце матрицы заготовку из пластического материала устанавливают на центрирующем стержне и размещают ее внутри заготовки коллектора, кольцо матрицы устанавливают в посадочные глухие отверстия замыкающих пуансонов, а центрирующий стержень устанавливают внутри прессующего элемента с возможностью перемещения вдоль продольной оси прессующего элемента, причем в качестве центрирующего стержня используют вал коллекторного узла. 1 з.п. ф-лы, 3 ил.
|
