УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ НАЖАТИЯ ЩЕТКИ НА КОЛЛЕКТОР ЭЛЕКТРИЧЕСКИХ МАШИН

Номер публикации патента: 2467441

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2011132712/07
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H01R039/58   G01L001/12
Аналоги изобретения: RU 2399999 C1, 20.09.2010. SU 989635 A1, 15.01.1983. SU 919004 A1, 07.04.1982. US 5177419 A, 05.01.1993. US 4831302 A, 16.05.1989.

Имя заявителя: Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Самарский государственный университет путей сообщения" (СамГУПС) (RU)
Изобретатели: Дубинин Александр Ефимович (RU)
Дубинин Александр Александрович (RU)
Капитуров Роман Евгеньевич (RU)
Патентообладатели: Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Самарский государственный университет путей сообщения" (СамГУПС) (RU)

Реферат

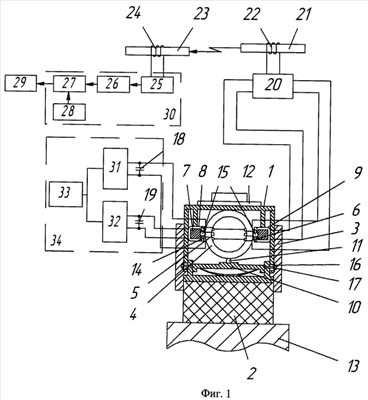

Устройство содержит регистрирующий прибор и расположенный в корпусе датчик силы в виде двух упругих магнитных элементов с обмотками возбуждения и измерительными обмотками. Первый упругий магнитный элемент через металлический шар и защитное устройство связан со щеткой. Обмотки возбуждения упругих магнитных элементов включены в колебательные контуры двух генераторов синусоидального напряжения. Вне корпуса датчика силы установлены передающая и принимающая магнитные антенны с обмотками. Обмотка передающей магнитной антенны соединена с выходом смесителя, а обмотка приемной магнитной антенны через преобразователь соединена с регистрирующим прибором. Дополнительно введены кольцевая направляющая и два металлических шара. Первый упругий магнитный элемент выполнен меньших размеров и расположен внутри второго упругого магнитного элемента во взаимно перпендикулярной плоскости и связан с ним через кольцевую направляющую и два металлических шара, установленных по обе стороны первого упругого магнитного элемента в той же плоскости. Измерительные обмотки первого и второго упругих магнитных элементов соответственно соединены с первым и вторым входами смесителя, а защитное устройство выполнено в виде плоской пружины. Технический результат - расширение амплитудных и частотных диапазонов измерений, за счет повышения чувствительности, точности измерений и увеличения дальности передачи сигнала на расстоянии. 1 ил.
