RU 2370869 C1, 20.10.2009. SU 13713 A, 31.03.1930. RU 2166811 C1, 10.05.2001. SU 1117723 A, 07.10.1984. SU 249502 A, 18.12.1969. SU 462237 A, 07.08.1975. FR 2285732 A1, 16.04.1976. EP 2146403 A1, 20.01.2010. GB 971508 A, 30.09.1964.
Имя заявителя:
Ефимов Михаил Фёдорович (RU), Столяров Николай Аркадьевич (RU)
Изобретатели:
Ефимов Михаил Фёдорович (RU) Столяров Николай Аркадьевич (RU) Пичугин Юрий Петрович (RU) Алексеев Владислав Алексеевич (RU)
Патентообладатели:
Ефимов Михаил Фёдорович (RU) Столяров Николай Аркадьевич (RU)
Реферат

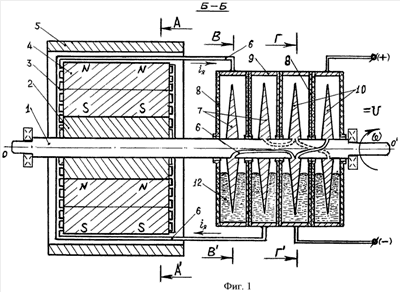

Изобретение относится к области электротехники, в частности к электрическим машинам постоянного тока (МПТ). Наиболее близким по сущности аналогом предложенной МПТ является МПТ с механическим коммутатором, коллектором со скользящими щеточными контактами. Названная машина обладает некоторыми недостатками в конструктивном исполнении, заключающимися в том, что она включает в себя вращающиеся якорную обмотку и коллектор, по поверхности которого в ходе работы данной машины непрерывно скользят несколько пар щеточных контактов. Это приводит и интенсивному износу скользящих и контактирующих друг с другом деталей из-за трения скольжения и, соответственно, к сужению области применения такой машины в связи с возникающим при этом искрением. Кроме того, вращающиеся обмотки якоря ограничивают в определенной степени угловую скорость ее ротора. Техническим результатом настоящего изобретения является существенное увеличение долговечности машины, расширение области ее применения и увеличение надежности в работе. Указанный технический результат достигается тем, что в конструкции предложенной МПТ якорная обмотка неподвижна, а вращается индуктор, состоящий из постоянных магнитов и центрального магнитопровода, установленных на общий вал вращения, при этом применяется жидкометаллический коммутатор, который состоит из расположенных рядом диэлектрическими, с отверстиями для свободного прохождения вала вращения, основаниями четырех цилиндрических металлических емкостей, несколько наполненных электропроводящими жидкостями, в первых двух из которых, соединенных, соответственно, с прямыми и обратными проводами обмотки якоря, на валу вращения установлены по одному электропроводящему, несколько погруженному в указанные жидкости острыми краями диску, каждый из которых электрически соединен с соответствующими диаметрально устроенными парами металлических секторов двух смежных комбинированных дисков, установленных также в следующих двух таких же емкостях, соединенных, соответственно, с положительной и отрицательной клеммами внешнего источника постоянного напряжения. При подаче постоянного напряжения на жидкометаллический коммутатор токи, протекающие по виткам обмотки якоря, начнут взаимодействовать с магнитным полем индуктора. Тогда ротор начнет вращаться и, через пол-оборота, в электропроводящих жидкостях окажутся вместо первых следующие металлические сектора комбинированных дисков, каждый из которых электрически соединен уже с другими металлическими дисками коммутатора. Вследствие этого в обмотке якоря будет течь ток другого направления, противоположный первоначальному. Но так как к этому времени постоянные магниты индуктора поменяются местами, направления действий электромагнитных сил на ротор остаются прежними. В генераторном режиме при вращении от постороннего двигателя всех дисков металлического коммутатора синхронно индуктору, положительные и отрицательные полуволны индуцируемого переменного тока якоря всегда будут поступать на одни и те же соответствующие клеммы электрического вывода МПТ и по внешней цепи будет течь при этом постоянный ток. 4 ил.
