SU 989635 A1, 15.01.1983. SU 861987 A1, 04.02.1980. SU 1192007 A1, 15.11.1985. SU 153752 A1, 16.07.1963. US 4475053 A, 02.10.1984.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Самарский государственный университет путей сообщения" (СамГУПС) (RU)
Изобретатели:
Дубинин Александр Ефимович (RU) Бусыгин Максим Владимирович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Самарский государственный университет путей сообщения" (СамГУПС) (RU)
Реферат

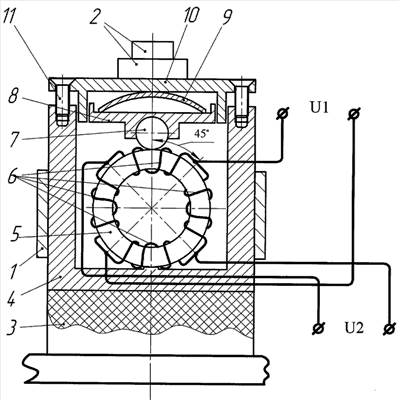

Изобретение относится к электротехнике, в частности к устройствам для измерения нажатий щетки на коллектор непосредственно на электрической машине в рабочем режиме. Устройство содержит: щеткодержатель с нажимным пальцем, щетку, жестко связанный с ней корпус, силоизмерительный элемент датчика силы с обмотками возбуждения и измерительной. Особенностью данного устройства является то, что силоизмерительный элемент разделен на четыре сектора взаимно перпендикулярными осями, сдвинутыми относительно его центральных осей по линии действия сил на угол 45 градусов, и в них уложены, охватывая сечение силоизмерительного элемента, обмотки возбуждения и измерительные, при этом все обмотки соединены, образуя мостовую измерительную схему, а защитный элемент выполнен в виде плоской пружины. Техническим результатом является повышение чувствительности, точности измерения, расширение функциональных возможностей как статических, так и динамических и упрощение конструкции устройства. 1 ил.
