DE 202008013119 U1, 18.12.2008. RU 2004108207 А, 10.04.2005. DE 10215194 А1, 16.10.2003. ЕР 2017924 А2, 21.01.2009. US 5015195 А, 14.05.1991.
Имя заявителя:
ФЕНИКС КОНТАКТ ГМБХ УНД КО. КГ (DE)
Изобретатели:
ЗАГДИК Мехмет (DE) ГИФЕРС Штефан (DE)
Патентообладатели:
ФЕНИКС КОНТАКТ ГМБХ УНД КО. КГ (DE)
Приоритетные данные:
05.02.2009 DE 102009007596.8
Реферат

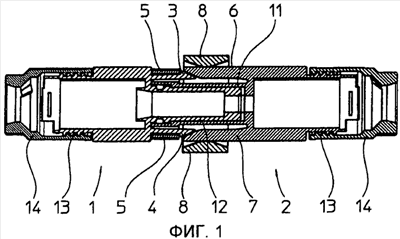

Соединитель включает в себя первый (1) и второй (2) штекерные разъемы. Первый разъем (1) включает в себя первую (3) и вторую (4) фиксируемые планки. Второй разъем (2) включает в себя фиксирующий элемент (5), первый (6) и второй (7) разъединительные язычки и деблокирующий элемент (8). Первая планка (3) и/или вторая планка (4) выполнена с возможностью фиксации в фиксирующем элементе (5). Первый язычок (6) в состыкованном состоянии соединителя прилегает к первой планке (3), которая посредством первого язычка (6) выполнена с возможностью отсоединения ее от фиксирующего элемента (5). Второй язычок (7) в состыкованном состоянии соединителя прилегает ко второй планке (4) таким образом, что вторая планка (4) посредством второго язычка (7) выполнена с возможностью отсоединения от фиксирующего элемента (5). Деблокирующий элемент (8) в состыкованном состоянии соединителя охватывает первый (6) и второй (7) разъединительные язычки таким образом, что деблокирующий элемент (8) прилегает с одной стороны к первому язычку (6), а с противоположной стороны прилегает ко второму язычку (7). Деблокирующий элемент (8) выполнен с возможностью перемещения поперек продольной оси соединителя, а инструмент (9) - с возможностью введения между деблокирующим элементом (8) и первым разъединительным язычком (6) и/или между деблокирующим элементом (8) и вторым разъединительным язычком (7). Технический результат - упрощение и повышение надежности соединения и разъединения разъемов. 2 н. и 13 з.п. ф-лы, 4 ил.
