Реферат

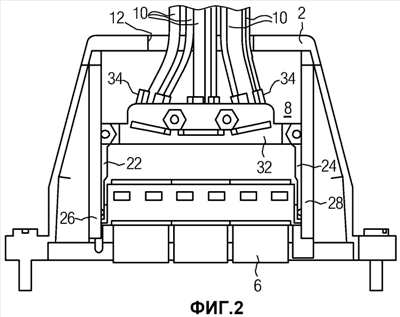

Изобретение относится к штепсельной вилке, в частности к многополюсной штепсельной вилке электрического соединителя для нескольких многожильных, экранированных кабелей (10), линии которых электропроводящим образом соединены с контактами контактной пластины (6), а кабельные экраны которых электропроводящим образом соединены с экранирующей вставкой (8), при этом контактная пластина (6) и экранирующая вставка (8) расположены в корпусе на пространственном расстоянии друг от друга, при этом экранирующая вставка (8) электрически соединена с клеммой массы штепсельной вилки. Согласно изобретению, в качестве экранирующей вставки (8) предусмотрены две экранирующие скобы (30, 32), разъемно соединяемые друг с другом и выполненные таким образом, что они образуют зону (36) приема кабельных зажимов (34), зажимаемых между этими экранирующими скобами (30, 32). Следовательно, в такой штепсельной вилке может помещаться контактная пластина (6) с большим числом полюсных пар, при этом ее корпус (2) сохраняет свои прежние габариты. Технический результат - увеличение экранирующей вставки без изменения габаритов штепсельной вилки. 7 з.п. ф-лы, 4 ил.
