RU 2233517 С2, 27.07.2004. US 2005170652 A1, 04.08.2005. US 7156686 B1, 02.01.2007. US 5577930 A, 26.11.1996. US 4127312 A, 28.11.1978.
Имя заявителя:
3М ИННОВЕЙТИВ ПРОПЕРТИЗ КОМПАНИ (US)
Изобретатели:
КОХ Лари Р. (US) БЕРГЛУНД Сидней Дж. (US) ПРАТТ Джером А. (US)
Патентообладатели:
3М ИННОВЕЙТИВ ПРОПЕРТИЗ КОМПАНИ (US)
Приоритетные данные:
30.04.2007 US 60/914,863 16.11.2007 US 60/988,531
Реферат

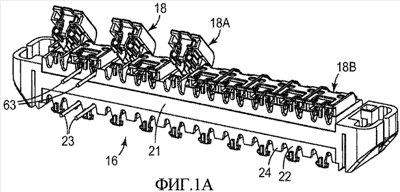

Изобретение относится к электрическим соединительным устройствам, в частности к клеммным коробкам или коммутационным блокам. Соединительное устройство для подсоединения первого и второго электрических проводов включает основание, имеющее секцию для размещения первого и второго врезных контактов, и откидную крышку, подвижно соединенную с корпусом для накрывания упомянутой секции. Крышка имеет основную часть, участок, удерживающий провода, и фиксатор. Участок, в котором удерживаются провода, имеет первый и второй держатели проводов, выполненные с возможностью удерживания и выравнивания соответствующего электрического провода относительно основания, необходимого для соединения электрического провода с зажимным участком соответствующего врезного контакта при закрывании крышки. Сила зажима держателя провода меньше силы зажима врезного контакта. Посредством фиксатора можно крепить крышку к корпусу в закрытом положении крышки. При установке крышки в открытое положение, после того как она была установлена в закрытое положение, первый и второй провода удерживаются первым и вторым врезными контактами, освобождаясь от первого и второго держателей. Изобретение обеспечивает простоту и удобство соединения, а также обеспечивает правильность соединения с врезным контактом. 3 н. и 12 з.п. ф-лы, 26 ил.
