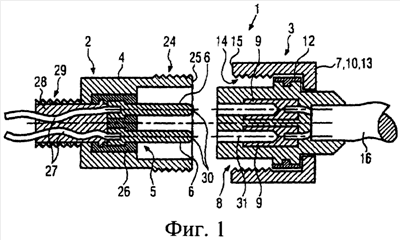

Взрывобезопасный разъем (1) содержит вилку (2) и розетку (3). Вилка (2) содержит корпус (4) по меньшей мере с двумя штыревыми контактами (6), расположенными во вставке (5) вилки, а розетка (3) содержит корпус (7) с ответными гнездовыми контактами (9), расположенными во вставке (8) розетки. Один из корпусов (4, 7) снабжен наружной втулкой (10), которая может быть разъемно соединена с другим корпусом (7, 4). Для обеспечения защиты типа «d», огнестойкая оболочка, и защиты типа «е», повышенная безопасность, еще до введения штыревых контактов (6) в электрический контакт с гнездовыми контактами (9) между наружной втулкой (10) и другим корпусом (7, 4) образуется первый зазор (11), а между наружной втулкой (10) и соответствующей вставкой (4, 8) образуется второй зазор (12). Технический результат - повышение удобства в обращении с разъемом, в особенности при отсоединении вилки от розетки, при сохранении его взрывобезопасности. 16 з.п. ф-лы, 2 ил.
