ЭЛЕКТРИЧЕСКИЙ СОЕДИНИТЕЛЬ С ПОМЕХОПОДАВЛЯЮЩИМИ ФИЛЬТРАМИ

Номер публикации патента: 2396651

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2008121133/09
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H01R013/66
Аналоги изобретения: RU 49377 U1, 10.11.2005. RU 2321115 C1, 27.03.2008. DE 19815488 C1, 09.03.2000. US 4083022 A, 04.04.1978.

Имя заявителя: Открытое Акционерное Общество "Завод ЭЛЕКОН" (RU)
Изобретатели: Ворончихин Владимир Ярополкович (RU)
Быков Юрий Владимирович (RU)
Колесова Анастасия Николаевна (RU)
Захаров Геннадий Сидорович (RU)
Патентообладатели: Открытое Акционерное Общество "Завод ЭЛЕКОН" (RU)

Реферат

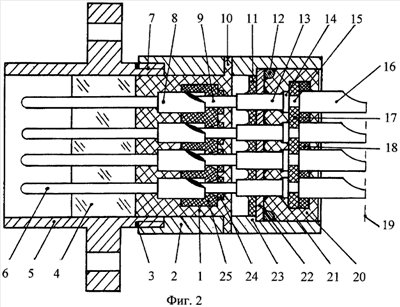

Электрический соединитель содержит фильтры помехоподавления, составной корпус и заземляющую пластину. Во внутренней области части корпуса, в которой размещена заземляющая пластина, сделан упор, выполненный за счет уменьшения внутренних размеров корпуса меньше внешних размеров заземляющей пластины, на который установлена и припаяна к корпусу по всему контуру заземляющая пластина. В хвостовой части фильтра сформирован буртик, между которым и хвостовиком создано утоньшение с сечением меньше сечения хвостовика. Утоньшение сделано в виде двухсторонней проточки, в которую входит паз гребенчатого изолятора. На хвостовики фильтров надет позиционирующий хвостовики фильтра изолятор. Части составного корпуса соединителя объединены между собой резьбовым и паяным соединениями. Заливочно-дренажные отверстия для заливки компаунда расположены в плоскости, проходящей между плоскостью расположения окончаний хвостовиков контактных штырей вилки соединителя и плоскостью расположения места пайки помехоподавляющего элемента к штыревой части фильтра. Для пайки штыря фильтра к хвостовой части контактного штыря, корпуса фильтра к заземляющей пластине, частей корпуса соединителя между собой, заземляющей пластины к корпусу соединителя использованы припои с температурой пайки, меньшей температуры пайки припоя, используемого для пайки помехоподавляющего элемента к штырю фильтра. Технический результат - улучшение электрических параметров, надежностных и эксплуатационных характеристик. 10 з.п. ф-лы, 2 ил.
