US 6386898 B1, 14.05.2002. RU 2345457 C2, 12.08.2004. EP 1156557 A, 21.11.2001. US 6065991 A, 23.05.2000. US 4915648 A, 10.04.1990.
Имя заявителя:
КОННЕКТЕР ЭЛЕКТРИК ДОЙЧ (FR)
Изобретатели:
ДЮВАЛЬ Фредерик (FR)
Патентообладатели:
КОННЕКТЕР ЭЛЕКТРИК ДОЙЧ (FR)
Приоритетные данные:
06.12.2005 FR 0512380
Реферат

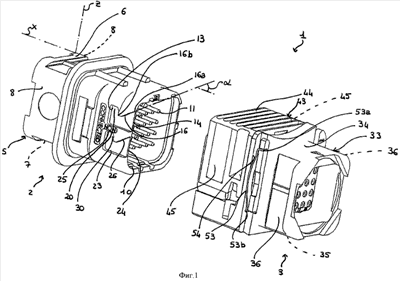

Электрический соединитель содержит первую часть штепсельного соединения или штепсельное гнездо (2) и вторую часть штепсельного соединения или штепсель (3), предназначенные для электрического соединения относительным перемещением частей (2, 3) штепсельного соединения по оси соединения (X). Первая часть (2) штепсельного соединения содержит первые направляющие средства (16, 26), взаимодействующие со вторыми направляющими средствами соединительного элемента (43) второй части (3) штепсельного соединения для обеспечения перемещения соединительного элемента относительно первой части штепсельного соединения. Вторая часть (3) штепсельного соединения содержит корпус (33) с третьими направляющими средствами, взаимодействующими с соединительным элементом (43) для перемещения соединительного элемента относительно корпуса по оси соединения (X), и эластичными средствами, вызывающими движение соединительного элемента относительно корпуса. Технический результат - обеспечение возможности, несмотря на диапазоны допуска, гарантировать герметичность соединения по поверхности раздела соединителя, выполнение операций по соединению и разъединению которого не требует инструмента. 10 з.п. ф-лы, 7 ил.
