US 2004257169 A1, 23.12.2004. SU 1508304 A1, 15.09.1989. SU 807422 A2, 23.02.1981. US 2007026698 A1, 01.02.2007.
Имя заявителя:
Федеральное государственное унитарное предприятие Федеральный научно-производственный центр "Научно-исследовательский институт измерительных систем им. Ю.Е. Седакова" (RU)
Изобретатели:
Князев Игорь Алексеевич (RU) Корсаков Вадим Владимирович (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие Федеральный научно-производственный центр "Научно-исследовательский институт измерительных систем им. Ю.Е. Седакова" (RU)
Реферат

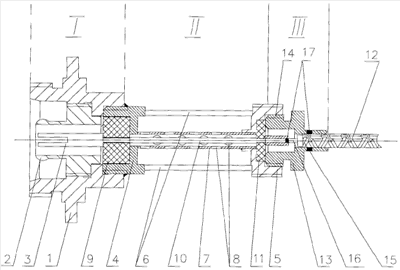

Изобретение относится к радиотехнике, в частности к устройствам считывания информации с объектов, подвергающихся воздействию повышенных температур. Высокотемпературный коаксиальный кабельный разъем состоит из узла подключения к внешнему источнику ВЧ-энергии, содержащего корпус с установленными в нем внешним проводником в виде цанги, внутренним проводником в виде гнезда и узла присоединения кабеля. Между узлами установлен промежуточный коаксиальный узел, состоящий из двух колец, соединенных диаметрально спицами в количестве не менее двух, по оси которого выполнена коаксиальная линия с воздушным диэлектриком, состоящая из внешнего проводника в виде тонкостенной трубки с перфорацией из круглых отверстий диаметром в пределах от 0,001 до 0,01 рабочей длины волны, расположенных по окружности вдоль образующей и внутреннего проводника диаметром в пределах 0,7-1,0 мм. Все элементы промежуточного коаксиального узла выполнены из металла, имеющего коэффициент теплопроводности не выше 15,5 Вт/м°С. Технический результат - возможность снижения температуры в узле присоединения кабеля и сохранении его работоспособности при воздействии повышенных температур на узел подключения прибора. 2 з.п. ф-лы, 1 ил.
