ЕР 0274948 В1, 30.09.1992. RU 99104156 А, 27.01.2001. DE 200312123 U1, 09.10.2003. US 2006/0057884 A1, 16.03.2006.
Имя заявителя:
СИМОН, С.А. (ES)
Изобретатели:
СОЛЕР Кристина Эхеа (ES)
Патентообладатели:
СИМОН, С.А. (ES)
Приоритетные данные:
21.03.2006 ES 200600710
Реферат

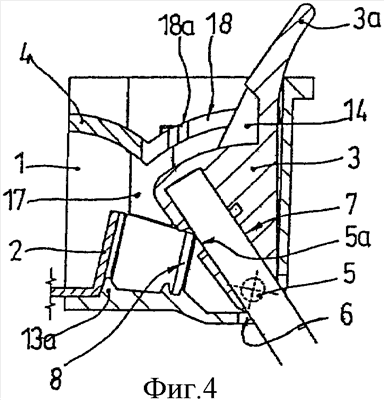

Устройство состоит из опорного основания (1) в виде параллелепипеда, внутри которого размещен одинарный концевой контакт (2) и который служит опорой для приводной шпонки (3), закрытой крышкой (4) таким образом, что подсоединяемый электрический провод (5), предварительно введенный через отверстие (6) в опорном основании (1) и через пространство (7), соответствующее приводной шпонке (3), упирается в конечную стенку (3b), которая закрывает указанное пространство (7), и фиксируется таким образом, что шпонка (3), прижатая своей лапкой (3а), проталкивает его к режущей части (8) концевого контакта (2), тем самым разрезая изоляционное покрытие провода (5) и таким образом устанавливая контакт между кабелем провода и концевым контактом (2). Технический результат - упрощение и расширение функциональных возможностей. 28 з.п. ф-лы, 20 ил.
