DE 3837051 С1, 01.03.1990. SU 1308207 A3, 30.04.1987. ЕР 0645842 А, 29.03.1995. US 5504654 А, 02.04.1996.
Имя заявителя:
ДЭН+ЗЕНЕ ГМБХ+Ко КГ (DE)
Изобретатели:
ИГЛЬ Петер (DE) КРЕМЕР Херберт (DE)
Патентообладатели:
ДЭН+ЗЕНЕ ГМБХ+Ко КГ (DE)
Приоритетные данные:
24.08.2004 DE 102004040957.9 24.09.2004 DE 102004046394.8
Реферат

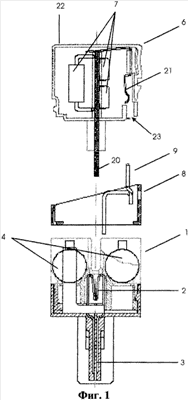

Изобретение предназначено для защиты от перенапряжений на контактных планках для присоединения компонентов и проводов, не требующего пайки, отрезки или зачистки изоляции. Устройство защиты содержит магазин с электрическими контактными элементами для выполнения соединения с контактной планкой, а также для секционирования соответствующей цепи тока и встраивания элементов защиты от перенапряжений в соответствующую цепь тока, а также содержит и шину заземления или зажим для заземления. Магазин содержит съемную часть и корпус, служащий приемной частью для базирования элементов защиты от перенапряжений, а съемная часть входит во взаимодействие с контактной планкой. Видимая верхняя сторона магазина, будучи во вставленном состоянии, имеет непосредственно доступные штекерные контакты, каждый из которых соответствует внешнему виду разъема планки со штекерными контактами и соединен с ней. Первые элементы для защиты от перенапряжений расположены рядом со штекерными контактами магазина и находятся сбоку от них. Между соответствующими контактными элементами съемной части и соответствующими первыми элементами для защиты от перенапряжений имеется электрическое соединение в виде контактного бугеля или контактной части. Технический результат - обеспечение кроссировки или измерений без демонтажа элементов для защиты от перенапряжений элементов или магазина. 11 з.п. ф-лы, 14 ил.
