Открытое акционерное общество "Научно-исследовательский институт Приборостроения имени В.В. Тихомирова" (RU)
Изобретатели:
Митин Владимир Александрович (RU) Винярская Наталья Александровна (RU) Рыбин Максим Сергеевич (RU) Синани Анатолий Исакович (RU) Грибанов Александр Николаевич (RU) Мосейчук Георгий Феодосьевич (RU)
Патентообладатели:
Открытое акционерное общество "Научно-исследовательский институт Приборостроения имени В.В. Тихомирова" (RU)
Реферат

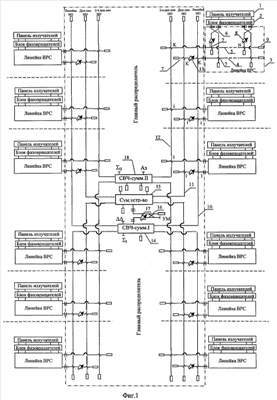

Изобретение относится к радиотехнической промышленности и может использоваться в СВЧ антенной технике в составе фазированных антенных решеток, использующих моноимпульсный метод пеленгации. Техническим результатом является снижение уровня боковых лепестков разностной диаграммы направленности в плоскости расположения линеек волноводной распределительной системы (ВРС). Устройство состоит из 4К панелей излучателей, 4К блоков фазовращателей, 4К линеек ВРС, каждая из которых состоит из одного магистрального волновода (MB) и ответвленных каналов, а также главного распределителя, состоящего из СВЧ-сумматора, суммирующего устройства и направленных ответвителей. Для достижения технического результата в плоскости главного распределителя в каждую из 4К линеек ВРС введен второй MB, расположенный за первым MB таким образом, что их широкие стенки лежат в одной плоскости, а ответвленные каналы имеют общие участки широких стенок с обоими MB. Элементы связи в общих участках MB выполнены поочередно то с первым, то со вторым MB, а выходы ответвленных каналов попарно, имеющие элементы связи с первым MB непосредственно, а имеющие элементы связи со вторым MB через фазовыравнивающие секции, соединены с входами волноводных Н-мостов. Выходы Н-мостов соединены с входами блоков фазовращателей. В главный распределитель введены четыре вторые дополнительные линейки направленных ответвителей, выходы которых соединены с входами вторых MB линеек ВРС, а входы - с выходами второго СВЧ-сумматора, функционально аналогичным первым. 4 ил.
