| СПОСОБ ФОРМИРОВАНИЯ И УСТРОЙСТВО МАЛОГАБАРИТНОЙ ФАЗИРОВАННОЙ АНТЕННОЙ РЕШЕТКИ РЛС С УПРАВЛЯЕМОЙ ПО ШИРИНЕ ДИАГРАММОЙ НАПРАВЛЕННОСТИ |  |
Номер публикации патента: 2183891 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H01Q025/02 | | Аналоги изобретения: | Сколник М. Справочник по радиолокации. Т. 2. - М.: Советское радио, 1977, с. 138, рис.3 г. RU 2126571 C1, 20.02.1999. RU 2120161 C1, 10.10.1998. EP 0880196 A1, 15.05.1998. US 3623094 А, 27.02.1969. FR 1601705 B1, 05.11.1958. |
| Имя заявителя: | Виноградов Лев Георгиевич | | Изобретатели: | Виноградов Л.Г. | | Патентообладатели: | Виноградов Лев Георгиевич |
Реферат | |

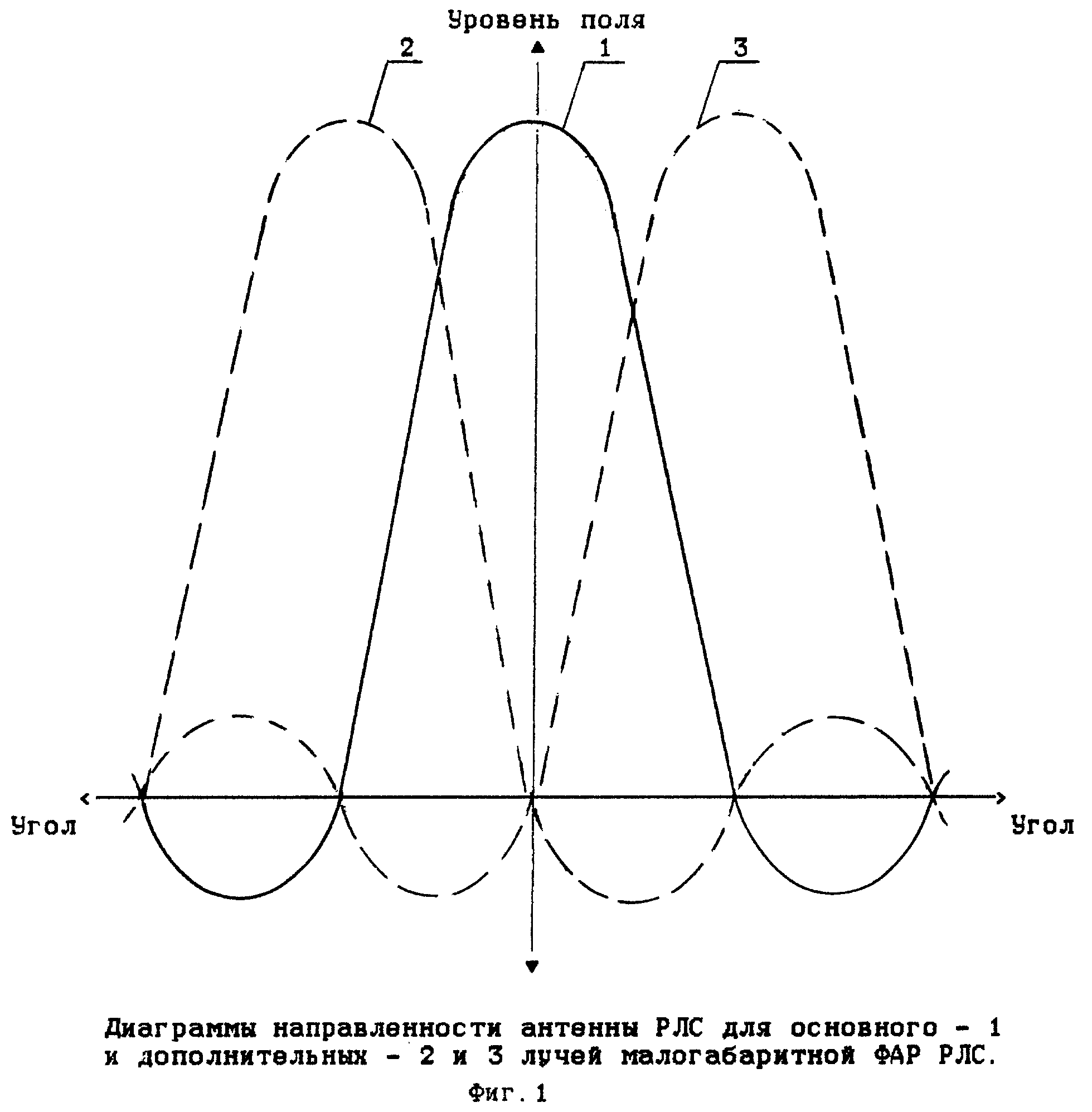

Изобретение относится к антеннам РЛС. Техническим результатом изобретения является уменьшение горизонтальных размеров антенны, в частности радиуса обметания. Сущность способа: формируют приемопередающую ДН раздельно для излучения и для приема радиоволн, причем для излучения радиоволн используют основной луч антенны, а для приема - суммарную или разностную ДН из основного и двух дополнительных лучей со смещением их осей в обе стороны от оси основного луча на половину ширины ДН основного луча по нулевому уровню для получения соответственно увеличенной или уменьшенной ширины результирующей ДН. В устройство малогабаритной фазированной антенной решетки РЛС с управляемой по ширине диаграммой направленности включены дополнительно два дополнительных приемных луча, а также сумматор, управляемый фазовращатель, переключатель прием - передача, смеситель сигналов основного и суммы дополнительных лучей. 2 с.п. ф-лы, 2 табл., 5 ил.
|
