МОНЗИНГО Р.А., МИЛЛЕР Т.У. Адаптивные антенные решетки. Введение в теорию, перевод с английского. - М.: Радио и связь, 1986, с.13, рис.1.1. RU 2099838 С1, 20.12.1997. SU 1548820 A1, 07.03.1990. SU 1506569 A1, 07.09.1989. SU 1786456 A1, 07.01.1993. SU 1112897 A1, 27.01.1966. RU 2339132 C1, 20.11.2008. US 5596329 A1, 21.01.1997. US 4213132 A1, 15.07.1980.
Имя заявителя:
Габриэльян Дмитрий Давидович (RU), Новиков Артём Николаевич (RU), Шацкий Виталий Валентинович (RU), Шацкий Николай Витальевич (RU)
Изобретатели:
Габриэльян Дмитрий Давидович (RU) Новиков Артём Николаевич (RU) Шацкий Виталий Валентинович (RU) Шацкий Николай Витальевич (RU)
Патентообладатели:
Габриэльян Дмитрий Давидович (RU) Новиков Артём Николаевич (RU) Шацкий Виталий Валентинович (RU) Шацкий Николай Витальевич (RU)
Реферат

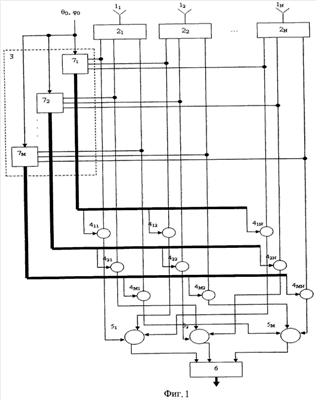

Изобретение относится к антенной технике и может быть использовано в радиотехнических системах связи при приеме широкополосных сигналов в условиях воздействия широкополосных помех. Технический результат заключается в повышении отношения сигнал/(помеха+шум) при обработке широкополосных сигналов по отношению к помеховым сигналам независимо от их полосы частот и мощности при любой сигнально-помеховой обстановке. Адаптивная антенная решетка содержит N антенных элементов, на выходах которых установлены N полосовых фильтров, M×N блоков комплексного взвешивания сигналов, М сигнальных сумматоров, общий сумматор и адаптивный процессор. Адаптивный процессор выполнен в виде совокупности М блоков формирования весовых коэффициентов. М выходов каждого из N полосовых фильтров соединены для соответствующей частотной составляющей полезного сигнала с соответствующими входами М блоков формирования весовых коэффициентов непосредственно, а с соответствующими входами М сигнальных сумматоров - через блоки комплексного взвешивания сигналов. Выходы М блоков формирования весовых коэффициентов, являющихся выходами адаптивного процессора, подключены для соответствующей частотной составляющей полезного сигнала к управляющим входам блоков комплексного взвешивания сигналов. Выходы М сигнальных сумматоров подключены к входам общего сумматора. 15 ил., 1 табл.
