RU 2333579 C1, 10.09.2008. RU 2264009 C1, 10.11.2005. DE 2654530 A1, 08.06.1978. US 6300920 В1, 09.10.2001.
Имя заявителя:
ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "РАДИОТЕХНИЧЕСКИЙ ИНСТИТУТ ИМЕНИ АКАДЕМИКА А.Л. МИНЦА" (RU)
Изобретатели:
Шумаков Виктор Антонович (RU) Старостенко Борис Арсенович (RU) Васильев Александр Александрович (RU) Зернов Виктор Александрович (RU) Цветков Василий Алексеевич (RU) Толстенко Галина Михайловна (RU)
Патентообладатели:
ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "РАДИОТЕХНИЧЕСКИЙ ИНСТИТУТ ИМЕНИ АКАДЕМИКА А.Л. МИНЦА" (RU)
Реферат

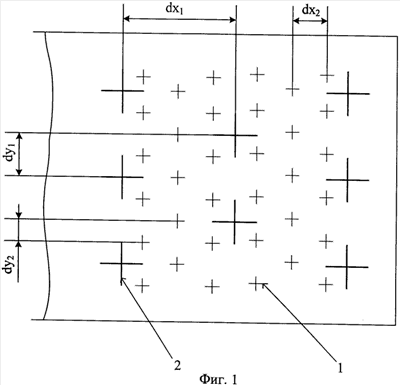

Изобретение относится к радиотехнике и может быть использовано при создании двухчастотных, двухполяризационных фазированных антенных решеток широкоугольного сканирования для приема/передачи сигналов в метровом и дециметровом диапазоне частот различной поляризации в широком секторе углов. Техническим результатом является минимизация влияния излучателей ВЧ-диапазона на ДН и согласование в НЧ-диапазоне, что обеспечивает помехозащищенность антенны метрового диапазона, широкоугольность сканирования в секторе ±60° от нормали к раскрыву АР и уменьшение сроков настройки на согласование во всем секторе обзора. Конструкция данной совмещенной антены состоит из модулей, содержащих антенные решетки из крест-вибраторов с различными типоразмерами для метрового и дециметрового диапазонов, размещенных по треугольным сеткам, рассчитанным для обеспечения широкоугольности качания луча, с установлением расстояний между столбцами крест-вибраторов каждого диапазона равных dx(1,2)=0,450(1,2) и между строками dy(1,2)=0,320(1,2), где 0(1,2) - средняя длина волны рабочего диапазона антенны метрового или дециметрового диапазона соответственно, причем места расположения крест-вибраторов дециметрового диапазона не совпадают с местами установки крест-вибраторов метрового диапазона. При этом в конструкцию крест-вибратора антенны метрового диапазона встраивается фильтр нижних частот. Параметры фильтра выбраны таким образом, что он пропускает практически без потерь частоты рабочего диапазона антенны метрового диапазона и подавляет частоты, лежащие вне рабочего диапазона и на высших гармониках. Фильтр встроен в запитывающую стойку крест-вибратора и представляет собой коаксиальную линию с центральным проводником переменного диаметра. Конфигурация центрального проводника определяется требуемыми характеристиками фильтра. В результате крест-вибратор метрового диапазона представляет собой единую конструкцию с фильтром. 1 з.п. ф-лы, 4 ил.
