КОМБИНИРОВАННАЯ ДВОЙНАЯ ШЛЕЙФ - ВИБРАТОРНАЯ АНТЕННА

Номер публикации патента: 2378748

Вид документа:	C1
Страна публикации:	RU
Рег. номер заявки:	2008117496/09

Получить полное описание патента

Редакция МПК:	6
Основные коды МПК:	H01Q021/30
Аналоги изобретения:	RU 2318276 C1, 27.02.2008. FR 2123051 A, 08.09.1972. EP 1058340 A1, 06.12.2000. US 4434425 A, 28.02.1984.

Имя заявителя:	Федеральное государственное образовательное учреждение высшего профессионального образования "Мурманский государственный технический университет" (RU)
Изобретатели:	Милкин Владимир Иванович (RU) Калитенков Николай Васильевич (RU) Гурин Алексей Валентинович (RU)
Патентообладатели:	Федеральное государственное образовательное учреждение высшего профессионального образования "Мурманский государственный технический университет" (RU)

Реферат

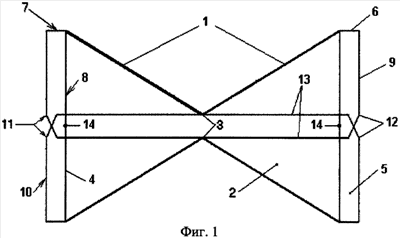

Изобретение относится к антенной технике. Техническим результатом изобретения является повышение коэффициента усиления. Согласно изобретению комбинированная двойная шлейф-вибраторная антенна содержит три совмещенные антенны. Одна антенна представляет собой неполный зигзагообразный вибратор, состоящий из двух одинаковых незамкнутых треугольных рамок. Треугольные рамки расположены в одной вертикальной плоскости одна над другой. Они соединены друг с другом с образованием точек питания антенны. Этот вибратор работает в низкочастотном метровом диапазоне волн. Две другие антенны представляют собой шлейф-вибраторы. Шлейф - вибратор выполнен в виде плоскостной фигуры прямоугольника. Каждый шлейф - вибратор примыкает к соответствующему основанию треугольной рамки неполного зигзагообразного вибратора. Основание каждой треугольной рамки одновременно является и стороной соответствующего шлейф-вибратора. В стороне шлейф-вибратора, расположенной напротив основания рамки, выполнен разрыв. Разрыв заканчивается точками питания шлейф-вибраторов. Эти точки питания накрест соединены с точками питания антенны с помощью соединительных линий. 1 з.п. ф-лы, 4 ил.
