| ПОДЗЕМНАЯ ФАЗИРОВАННАЯ АНТЕННАЯ РЕШЕТКА |  |
Номер публикации патента: 2170997 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H01Q021/06 | | Аналоги изобретения: | RU 2133531 C1, 20.07.1999. RU 2080712 C1, 27.05.1997. RU 2117369 C1, 10.08.1998. US 4814777 A, 21.03.1989. EP 0345454 A1, 13.12.1989. GB 1328172, 30.08.1973. |
| Имя заявителя: | Военный университет связи | | Изобретатели: | Быков В.Г.
Воробьев В.В.
Небеснов А.Ф.
Рожков А.Г.
Фитенко Н.Г.
Чаиркин В.Е.
Чернолес В.П. | | Патентообладатели: | Управление государственного надзора за связью по Свердловской области
Военный университет связи |
Реферат | |

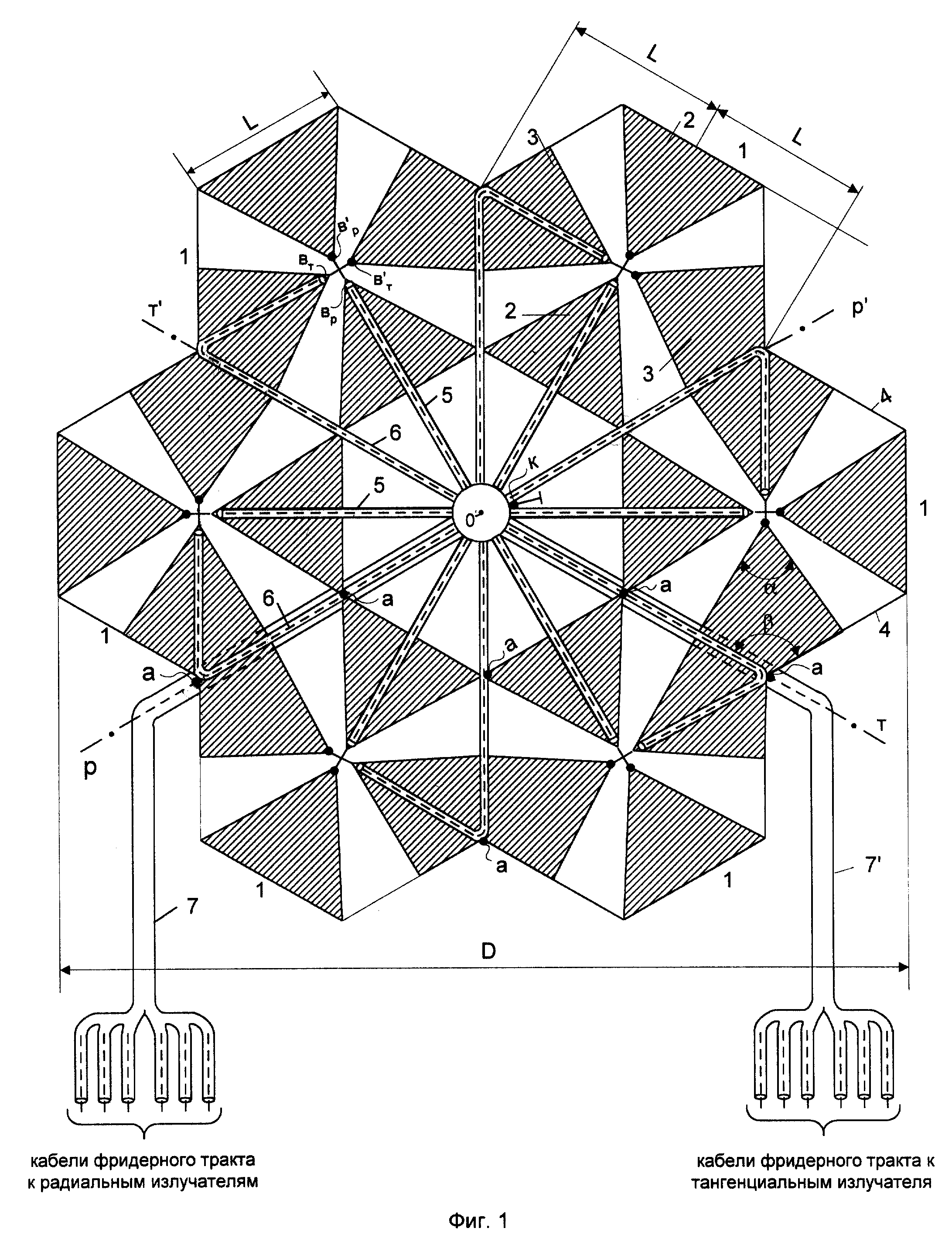

Изобретение относится к радиотехнике и может быть использовано в качестве приемной и/или передающей подземной фазированной антенной решетки (ПФАР). Техническим результатом является создание ПФАР, обеспечивающей широкополосную работу в УКВ и КВ-диапазонах, повышение эффективности и снижение площади апертуры ПФАР. ПФАР состоит из шести плоских элементов (ПЭ) 1, размещенных попарно симметрично относительно центра апертуры ПФАР на ее диагоналях. Каждый ПЭ 1 состоит из пары радиальных излучателей (РИ) и пары тангенциальных излучателей 3 (ТИ). РИ 2 и ТИ 3 установлены ортогонально. РИ 2 выполнены в форме равносторонних треугольников, а ТИ 3 - в форме четырехугольников с неравными углами при вершинах. РИ 2 и ТИ 3 с помощью отрезков 5, 6 коаксиального кабеля (ОКК) подключены к фидерному тракту 7. Излучатели, относящиеся к ПЭ 1, расположенным на противолежащих концах одной диагонали апертуры ПФАР, запитаны противофазно. Экранные оболочки ОКК 5 и 6 в центре апертуры электрически соединены и заземлены. Фазирование излучателей в данном азимутальном направлении достигается подключением к фидерному тракту соответствующих РИ 2 и ТИ 3 программно. 1 з.п.ф-лы, 19 ил.
|
