US 6982676 В2, 03.01.2006. RU 2203409 C2, 10.02.2007. RU 2292612 C2, 27.01.2007. US 3810185 A, 07.05.1974. US 4989011 A, 29.01.1991.
Имя заявителя:
Открытое акционерное общество "Научно-производственное объединение "Лианозовский электромеханический завод" (RU)
Изобретатели:
Климов Константин Николаевич (RU) Боделан Борис Григорьевич (RU) Хрупало Дмитрий Александрович (RU) Логачёв Павел Вячеславович (RU)
Патентообладатели:
Открытое акционерное общество "Научно-производственное объединение "Лианозовский электромеханический завод" (RU)
Реферат

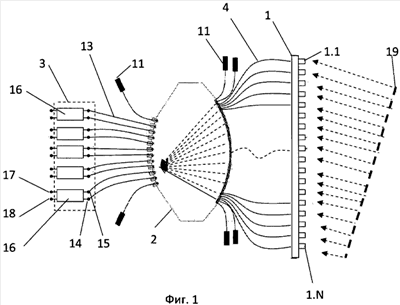

Изобретение относится к комбинированным конструкциям СВЧ-антенн, конкретно - к многолучевым приемным антеннам с использованием квазиоптических линз и активных антенных элементов. Антенна содержит последовательно соединенные активную линейную антенную решетку и квазиоптическую линзу, снабженную приемными и передающими СВЧ-волноводами, и формирователь многолепестковой суммарно-разностной приемной диаграммы. Формирователь содержит блок синфазно-противофазных мостов, соединенных по синфазным и противофазным входам с соответствующими выходами смежных пар передающих СВЧ-волноводов, входы которых равномерно распределены на выходной выпуклой поверхности квазиоптической линзы. Приемные и передающие СВЧ-волноводы квазиоптической линзы выполнены равной длинны соответственно для соединения с активными элементами линейной антенной решетки и с синфазно-противофазными мостами формирователя суммарно-разностных приемных диаграмм антенны. Техническим результатом является повышение угловой разрешающей способности. 3 з.п.ф-лы, 4 ил.
