ЕР 0915529 А, 12.05.1999. ЕР 1085598 А, 21.03.2001. US 2005140563 A1, 30.06.2005. ЕР 0845834 A, 03.06.1998. RU 2256266 C1, 12.01.2001.
Имя заявителя:
ТАЛЬ (FR)
Изобретатели:
ЛЕВЕК Мишель (FR) ВУРК Эрик (FR) МОРЕЛЬ Жак (FR)
Патентообладатели:
ТАЛЬ (FR)
Приоритетные данные:
13.07.2005 FR 0552175
Реферат

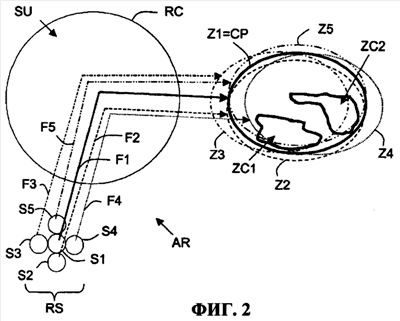

Антенная решетка (AR) с одним или несколькими отражателями, имеющая в своем составе: решетку (RS), состоящую из по меньшей мере двух источников (S1-S5) излучения, из которых один - центральный, источник (S1) выполнен и позиционирован так, чтобы излучать и/или принимать пучки электромагнитных волн (F1-F5) в выбранных направлениях, средства формирования пучков, по меньшей мере один отражатель (RC), имеющий поверхность (SU), способную отражать пучки излучения, выдаваемые упомянутыми источниками, и/или предназначенные для этих источников, и сформированную трехмерным образом так, чтобы обеспечить отражение пучка излучения, который выдается каждым источником (S1-S5) излучения, рассредоточивая его энергию для того, чтобы он покрывал связанную с ним выбранную зону, чтобы главный лепесток диаграммы направленности излучения, связанный с центральным источником (S1), определял так называемое первичное покрытие (СР), интегральным образом охватывающее каждую зону активного покрытия (ZC1, ZC2) антенны (AR) выбранной формы и размеров, и чтобы главный лепесток диаграммы направленности излучения, связанный с каждым нецентральным источником (S2-S5) излучения, покрывал, по меньшей мере частично, упомянутое первичное покрытие (СР). 7 з.п. ф-лы, 2 ил.
