ЗЕРКАЛЬНАЯ АНТЕННА

Номер публикации патента: 2173496

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000117951/09		Получить полное описание патента

Реферат

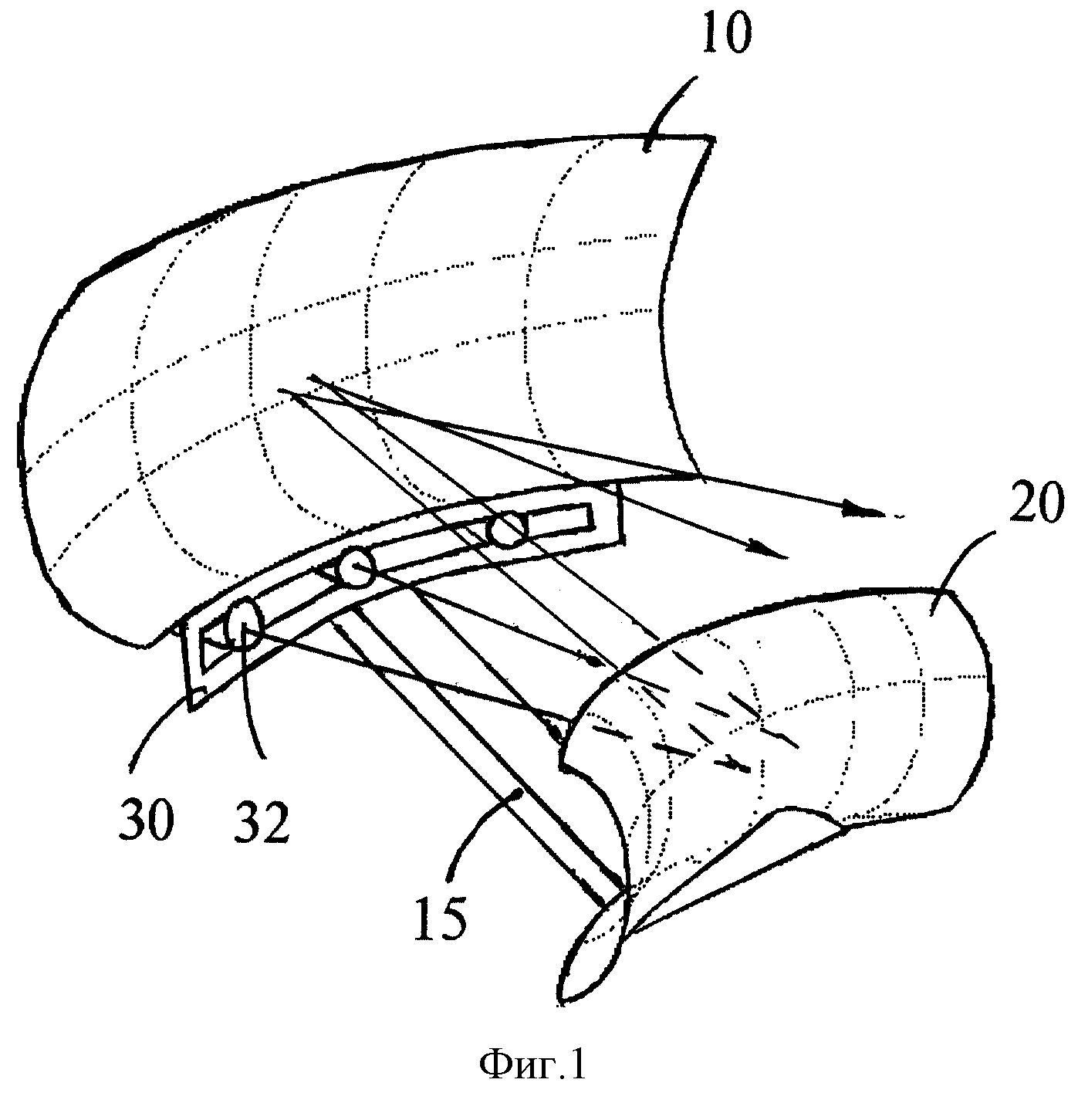

Изобретение относится к радиотехнике, в частности к зеркальным антеннам, и может быть использовано в системах связи и спутникового телевидения. Технический результат изобретения состоит в расширении угла обзора антенны. Полифокальная зеркальная антенна содержит вогнутое главное зеркало в виде части поверхности вращения, облучающее устройство и, по меньшей мере, одно вспомогательное зеркало в виде части криволинейной поверхности, установленные так, что главное зеркало и облучающее устройство размещены по одну сторону от вспомогательного зеркала, форма поверхности вспомогательного зеркала, положение облучателей облучающего устройства и направление их осей определены в результате оптимизации из требования максимального коэффициента использования поверхности по меньшей мере двух направлений луча диаграммы направленности заданного вида. Форма поверхности главного зеркала является тороидальной, при этом поверхность по меньшей мере одного вспомогательного зеркала определяется из условия f(z) = Рm(x, 0) - уравнение образующей вспомогательного зеркала; х, у, z - декартовы координаты. 10 з.п.ф-лы, 9 ил.
