RU 2340054 C1, 27.11.2008. RU 2110122 C1, 27.04.1998. US 3631492 A, 28.12.1971. US 2007030194 A1, 08.02.2007.
Имя заявителя:
Открытое акционерное общество "Научно-исследовательский институт Приборостроения имени В.В. Тихомирова" (RU)
Изобретатели:
Митин Владимир Александрович (RU) Синани Анатолий Исакович (RU) Мосейчук Георгий Феодосьевич (RU) Макушкин Игорь Евгеньевич (RU) Симованьян Самвел Вагенакович (RU)
Патентообладатели:
Открытое акционерное общество "Научно-исследовательский институт Приборостроения имени В.В. Тихомирова" (RU)
Реферат

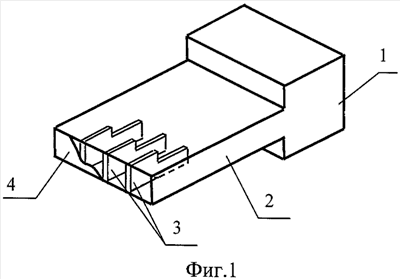

Изобретение относится к антенной технике и может быть использовано при создании многофункциональных безэховых камер (БЭК) и экранированных помещений, обеспечивающих проведение широкого спектра измерений и испытаний антенной техники. Согласно изобретению поглотитель электромагнитных волн для безэховых камер и экранированных помещений содержит полый корпус, внутри которого находится радиопоглощающий заполнитель. Полый корпус выполнен металлическим и имеет форму прямоугольного волновода с короткозамыкателем на одном его конце и со ступенчатым рупором на другом с установленным в нем радиопоглощающим заполнителем. Радиопоглощающий заполнитель выполнен в виде одной или нескольких пластин из керамики с нанесенным на нее резистивным слоем. Пластины имеют ступенчатую форму и установлены в пазы в широких стенках волновода, ориентированы параллельно его продольной оси и примыкают одним своим торцом к короткозамыкателю, при этом размеры ступенек, поверхностное сопротивление резистивного слоя и расположение короткозамыкателя относительно ступенек выбраны из условия обеспечения широкополосного согласования. Техническим результатом является увеличение удельной допустимой мощности рассеяния поглотителя электромагнитных волн и сокращение его продольного размера при обеспечении широкополосного согласования. 2 ил.
