RU 2370865 C1, 20.10.2009. RU 2350519 C1, 27.03.2009. US 3717879 A, 20.02.1973. EP 0807991 B1, 15.05.1996.
Имя заявителя:
Открытое акционерное общество "Информационные спутниковые системы" имени академика М.Ф. Решетнева (RU)
Изобретатели:
Тестоедов Николай Алексеевич (RU) Халиманович Владимир Иванович (RU) Величко Александр Иванович (RU) Шипилов Геннадий Вениаминович (RU) Колесников Анатолий Петрович (RU) Акчурин Владимир Петрович (RU)
Патентообладатели:
Открытое акционерное общество "Информационные спутниковые системы" имени академика М.Ф. Решетнева (RU)
Реферат

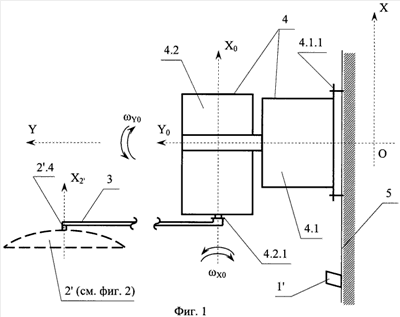

Изобретение относится к космической технике. Зонтичная антенна состоит из вынесенного облучателя и раскрываемого рефлектора, включающего в себя центральный узел с фланцем со стороны раскрыва рефлектора, шарнирно соединенный с ним силовой каркас, выполненный в виде спиц, механически связанный с сетеполотном, ступицы, прикрепленной к центральному узлу с противоположной стороны от раскрыва рефлектора, которая в районе свободного торца с помощью оттяжек единым центром соединена со спицами, устройство поворота и наведения рефлектора. Устройство поворота и наведения рефлектора выполнено состоящим из двух узлов: первого узла, обеспечивающего начальный поворот в пространстве нераскрытого рефлектора на рабочий угол в широком диапазоне, причем его фланец присоединен к торцу штанги космического аппарата, и второго узла, обеспечивающего после раскрытия сетеполотна в рабочее положение уточняющее наведение рефлектора в пространстве в двух взаимно перпендикулярных плоскостях на угол в узком диапазоне, при этом его фланец прикреплен к фланцу центрального узла рефлектора со стороны раскрыва. Техническим результатом является обеспечение минимизации величин импульсов моментов сил, возникающих при эксплуатации рефлектора на орбите, и потребного коэффициента жесткости штанги космического аппарата, обеспечивая тем самым снижение массы его. 4 ил.
