| ПАРНОЕ РАЗЪЕМНОЕ РЕБРО |  |
Номер публикации патента: 2178607 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H01Q015/16 | | Аналоги изобретения: | ГРЯНИК М.В. и др. Развертываемые зеркальные антенны, зонтичного типа. - М.: Радио и связь, 1987, с. 75. SU 1789052 A3, 15.01.1993. JP 55-038773 A, 18.03.1980. US 4766443, 23.08.1988. US 4893132 A, 09.01.1990. |
| Имя заявителя: | Войсковая часть 35533 | | Изобретатели: | Русских И.Г.
Федянович В.И.
Федоров Г.П. | | Патентообладатели: | Войсковая часть 35533 |
Реферат | |

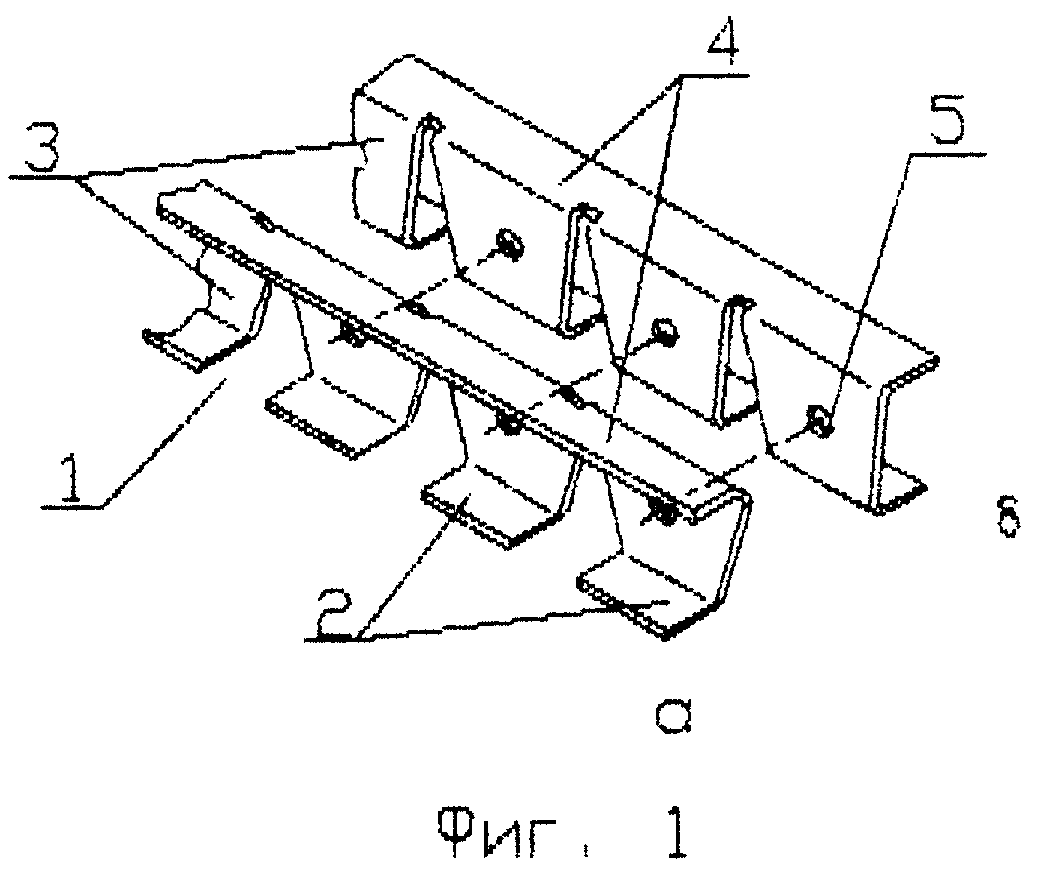

Изобретение относится к радиотехнике, к рефлекторам антенн, представляющим собой металлические или металлизированные гладкие поверхности, размеры которых превышают заданные габариты транспортных упаковок и требуют разделения на сегменты для транспортирования. Техническим результатом является снижение трудоемкости, материалоемкости и стоимости работы по разделению цельного рефлектора на сегменты без их деформации. На поверхность с тыльной стороны неразрезанного рефлектора накладывается технологически гибкое парное разъемное ребро, которое конформно примыкает к поверхности и приобретает жесткость после прикрепления к ней. Жесткость сохраняется и у каждой из двух частей ребра после разрезания рефлектора между ними и разъема сегментов. Каждая отдельная кромка разреза окаймлена своей частью ребра, придающей кромке жесткость. Части ребра представляют собой профиль П-образного сечения, а их соединение - профиль Н-образного сечения с двойной перекладиной и частыми поперечными пазами, разделяющими двойную перекладину и плоскую сторону, обращенную к тыльной поверхности рефлектора, на отдельные лапки. Парное разъемное ребро ложится на поверхность по ломаной линии, состоящей из отрезков геодезических линий. 2 ил.
|
